Там добавили подтягивание корпусов из баз данных китайских сборщиков SnapEDA. В схеме когда компоненты размещаете, а нужного нет, можно через ту базу подтянуть. Там очень много чего.

[ART_ME]

Вопрос разработчикам.
При установке элемента в схему автоматом выставляются Pin Numbers. Наверняка это делается по умолчанию, и это умолчание можно в настройках изменить.
Но ИМХО требуется другое: нужно, чтобы по умолчанию Pin Numbers не выставлялись для элементов с тремя и менее выводами.
Иными словами, нужно, что номера выводов для микросхем по умолчанию указывались, а для резисторов, транзисторов и прочего такого же нет.
Или это уже есть, а я просто не нашел?

[сергей999]

А чем мешают эти номера?

[ART_ME]

сергей999 писал(а):

А чем мешают эти номера?

Тем, что приходится их каждый раз убирать.

[angren68]

ART_ME писал(а):

Но ИМХО требуется другое: нужно, чтобы по умолчанию Pin Numbers не выставлялись для элементов с тремя и менее выводами.
Иными словами, нужно, что номера выводов для микросхем по умолчанию указывались, а для резисторов, транзисторов и прочего такого же нет.
Или это уже есть, а я просто не нашел?

Вот так, по отдельности, нельзя. Только на всю схему сразу одновременно.





В таком варианте, когда подсоединяете многовыводные элементы, чтобы не ошибиться, нумерацию можно показывать, при установке резисторов и ёмкостей скрывать. Переключается моментально.

[ART_ME]

angren68 писал(а):

В таком варианте, когда подсоединяете многовыводные элементы, чтобы не ошибиться, нумерацию можно показывать, при установке резисторов и ёмкостей скрывать. Переключается моментально.

ОК, тогда как этому пункту меню присвоить кнопку на клавиатуре? Например резистор вытаскиваем из библиотеки, нажав Shift, а микросхему без. Или наоборот.

[angren68]

ART_ME писал(а):

angren68 писал(а):

В таком варианте, когда подсоединяете многовыводные элементы, чтобы не ошибиться, нумерацию можно показывать, при установке резисторов и ёмкостей скрывать. Переключается моментально.

ОК, тогда как этому пункту меню присвоить кнопку на клавиатуре? Например резистор вытаскиваем из библиотеки, нажав Shift, а микросхему без. Или наоборот.

Входите сюда, и настраивайте горячие клавиши:



Но, именно того пункта, который вам нужен, в списке нет. Есть куча функций, к которым можно привязать "горячую" клавишу, а вот нужной нет.

[ART_ME]

Ну так вот отсюда и предложение - внести в список горячих клавиш операции по вводу компонента. То есть не только с нумерацией выводов или нет, но и, например, вращение компонента и его зеркальное отображение.
Попутно: в поиске элементов есть ссылка на SnapEDA, а вот на https://componentsearchengine.com/ почему-то нет, хотя у них формат элементов для DipTrace в наличии.

[angren68]

ART_ME писал(а):

вращение компонента и его зеркальное отображение.

Это?



Назначайте, какую хотите. Из не занятых. А найти их несложно. Там очень много функций с назначенными клавишами, которые нафиг не нужны. Забирайте там.

[ART_ME]

Я попробовал - не это.
Суть-то проста. Сейчас вытаскиваем компонент, ставим его куда-нибудь на пустое (!!!) место, после чего приводим его в нужное состояние. Например, убираем нумерацию выводов, ставим его вертикально в зеркальном отображении. После чего выдергиваем его с пустого места и устанавливаем его туда, где он должен стоять.
А желательно бы убрать лишние операции, т.е. вытаскиваем, не ставя никуда (!!!), крутим если надо, зеркалируем если надо, убираем нумерацию если надо и сразу ставим в нужное место.

[angren68]

ART_ME писал(а):

А желательно бы убрать лишние операции, т.е. вытаскиваем, не ставя никуда (!!!), крутим если надо, зеркалируем если надо, убираем нумерацию если надо и сразу ставим в нужное место.

А как это? Всё равно это надо делать на каком-то фоне. Тогда - к разработчикам! Чем мог, как говорится...

[Ruzik]

ART_ME писал(а):

Вопрос разработчикам.
При установке элемента в схему автоматом выставляются Pin Numbers. Наверняка это делается по умолчанию, и это умолчание можно в настройках изменить.....

Я делаю так, глобально ставлю "скрыть" и все компоненты установленные на схему, будут без номеров выводов. Затем щелкаю на нужном компоненте, где нужны номера, там ставлю "показать". Глобально так и остается "скрыть", всегда.

[kip96]

Mursik писал(а):

Там добавили подтягивание корпусов из баз данных китайских сборщиков SnapEDA. В схеме когда компоненты размещаете, а нужного нет, можно через ту базу подтянуть. Там очень много чего.

попробовал сейчас, выдаёт ошибку HTTP/1.1 403 Forbidden
Прикрыли, или настройки надо сделать какие?

[сергей999]

Уважаемые подскажите как управлять заливкой, она огибает все автоматом, тогда почему не одинаково?
Файлик вот, внутри как-то не понятно неровно, из-за этого проверка красным горит.

заливка .dip

(30.52 KiB) Скачиваний: 27

Добавлено after 7 minutes 43 seconds:
Походу глюк проги, меняю отступ от сетей, 0,1 супер, а вот 0,2 уже сбой, 0,33 стандарт выставленный по умолчанию тоже глючит, и далее тоже.
Тех поддержка заглядывает сюда, пусть покопаются.

[timer32]

У меня 4.305 все нормально, отступ 6мм

[ART_ME]

kip96 писал(а):

Mursik писал(а):

Там добавили подтягивание корпусов из баз данных китайских сборщиков SnapEDA. В схеме когда компоненты размещаете, а нужного нет, можно через ту базу подтянуть. Там очень много чего.

попробовал сейчас, выдаёт ошибку HTTP/1.1 403 Forbidden
Прикрыли, или настройки надо сделать какие?

В браузере https://www.snapeda.com через VPN

[сергей999]

timer32 писал(а):

У меня 4.305 все нормально, отступ 6мм

6 это много, по умолчанию 0,33 попробуйте.

Ах, да, это снаружи, попробуйте внутри.
Из-за этого у меня ошибка горит

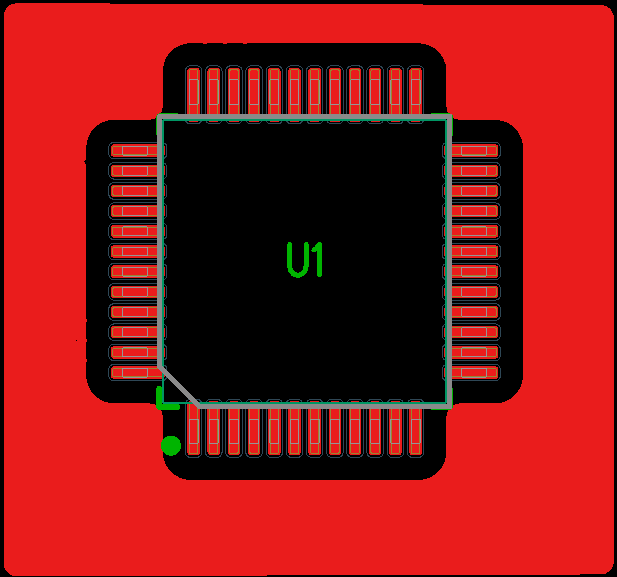

вот как при 0,3 отступ



когда вращаю деталь, форма заливки не меняется.

[angren68]

Если самому создавать корпус, то "заливка" работает при ЛЮБЫХ размерах зазоров. Есть сложности? Если пользоваться "чужими" корпусами, то и вопросы туда, к "создателям", не надо ТУТ мозги пудрить.
При повороте "залитой" детали, заливка не меняется до момента "обновить". Это нормальная работа софта.

[сергей999]

Вот вы не правы, поэкспериментируйте, и все увидите.
Корпус со стандартной библиотеки STM32F303CCT6TR.
Поддержка ответила

Код:

Откройте настройки заливки и уменьшите ширину линий заливки ( параметр Line Width). Вместо 0.635 мм попробуйте 0.2 мм, например. Это улучшит деталлизацию и качество заливки. Ошибка DRC может сама автоматически исчезнуть

так тоже не все гладко, но помогает.


(54.46 KiB) Скачиваний: 49

[trengtor]

Да, ширина линии заливки влияет.
