Re: ВСЁ про Eagle

Чт июн 23, 2022 12:02:20

Уважаемые, а как оптимально делать ножевую клемму ?
Элемент библиотеки лепить или при разводке вручную пады ставить и их полигоном объединять?

Re: ВСЁ про Eagle

Чт июн 23, 2022 12:45:42

Land, Я делал отдельную.
В двух вариантах - с овальными падами, которые пересекаются, и с круглыми - тогда под клеммой можно дорогу протащить.

Собственно, вот кусочек библиотеки
LS1560.zip
(1.27 KiB) Скачиваний: 95
Вложения
(17.18 KiB) Скачиваний: 691

Re: ВСЁ про Eagle

Чт июн 23, 2022 12:59:40

GoldenAndy, огромное спасибо за библиотеку

Re: ВСЁ про Eagle

Пт июл 22, 2022 09:24:36

Можно ли как то прописать в DRC проверку на толщину линий в шрифтах?

Re: ВСЁ про Eagle

Пт июл 22, 2022 19:37:58

FeCat, silk.ulp - всю шелкографию перерисовывает линиями 8 mil и сохраняет в новый слой.

Изменяя переменную Silkwidth, можно задавать свою толщину линий.

Re: ВСЁ про Eagle

Ср сен 07, 2022 06:52:53

Добрый день, друзья! Подскажите, как в орлах 9.5.1 и выше вывести файл платы в формате .ep или .eps? Нужно для последующей коррекции в корел дро.
Спасибо,

Re: ВСЁ про Eagle

Ср сен 07, 2022 10:35:19

daomsk, я вывожу на печать в pdf-принтер (у меня doPDF, он бесплатный). А корел пдфки этого "принтера" прекрасно импортирует. В векторе.

Re: ВСЁ про Eagle

Ср сен 07, 2022 10:57:27

daomsk, я вывожу на печать в pdf-принтер
Спасибо за совет. А как с размерами? Слышал, что pdf подвирает немного?

Re: ВСЁ про Eagle

Ср сен 07, 2022 11:19:52

daomsk, Вроде не привирает.
Тут только следует понимать, что в PDF плата/схема уходит в виде простых векторных графических примитивов - линия, окружность....
И заливка полигона, например, - толстыми линиями делается.
Взяла какую то старую плату, кинула инструмент "измерение размеров". Инструмент в Орле дал 91.44 мм.
Экспорт в пдф и потом в корел:

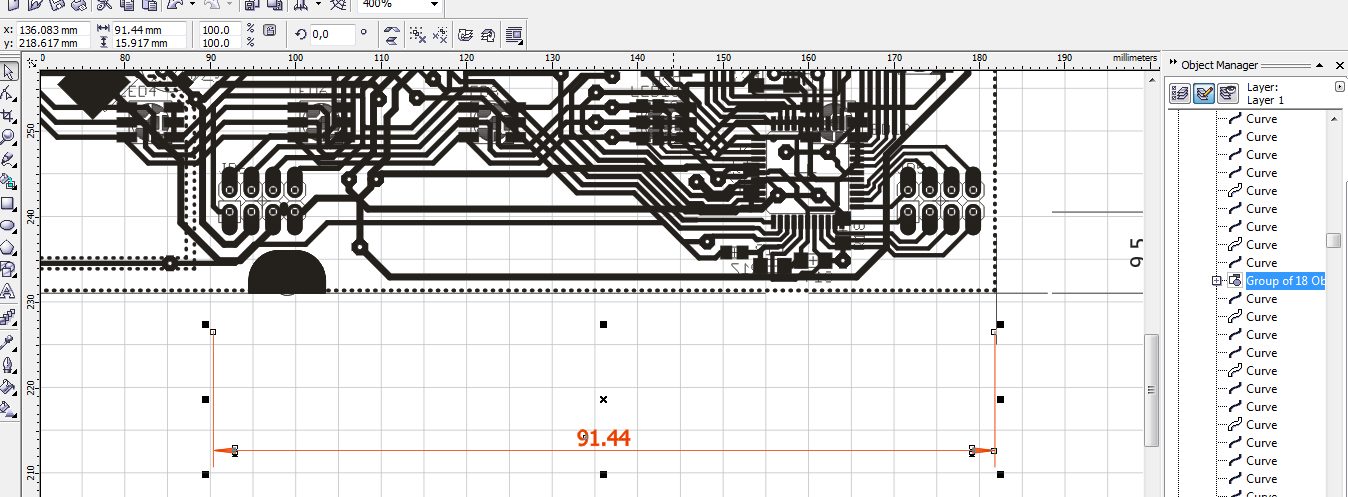

Если в Кореле выделить всё, что относится к объекту "измерение", а это 18 (!!!) объектов (покрасила красным) , то видно, что размер по ширине (см. слева вверху на панели инструментов) как раз 91.44 мм.
Так что все по честному. Я если для ЛУТа платы делаю - печатаю их через корел, располагая обе стороны рядом, проблем не было.

Re: ВСЁ про Eagle

Чт сен 08, 2022 08:12:16

Вроде не привирает.
Ок, всё получилось. Спасибо огромное. Иногда самое оптимальное решение проблемы лежит перед носом, а ты его не видишь замыленным глазом :shock:
Ещё раз спасибо :love: !

Re: ВСЁ про Eagle

Пн сен 19, 2022 09:08:13

Добрый день, друзья! Подскажите, как в орлах 9.5.1 и выше вывести файл платы в формате .ep или .eps? Нужно для последующей коррекции в корел дро.
Спасибо,

Я делаю через CAM процессор. Сами CAM файлы с настройками вывода делал ещё на старых версиях. Понадобится новый CAM файл - сделаю в древней версии игла.

Re: ВСЁ про Eagle

Пн сен 19, 2022 19:02:44

Если кому буде не трудно, просьба снять скрин со схемы и печатки. Или импортировать в картинку, не помню что оно может. Вроде игл пятой версии. Делал я, но сейчас нет возможности установить игл.
Вложения
counter-summator.tar.7z
сх
(26.75 KiB) Скачиваний: 72

Re: ВСЁ про Eagle

Пн сен 19, 2022 19:15:51

yor, извольте. В архиве PNG + PDF.
Вложения
counter-summator.rar
(187.44 KiB) Скачиваний: 70

Re: ВСЁ про Eagle

Пн сен 19, 2022 19:50:15

smacorp, огроменнейшее спасибо!

Re: ВСЁ про Eagle

Сб окт 01, 2022 05:31:09

как в орлах 9.5.1 и выше вывести файл платы в формате .ep или .eps? Нужно для последующей коррекции в корел дро.

Я делаю через CAM процессор. Сами CAM файлы с настройками вывода делал ещё на старых версиях. Понадобится новый CAM файл - сделаю в древней версии игла.

Дело в том, что в старые версии Орла не грузятся версии п/п, сделанных в 9.5.1 и выше...

Re: ВСЁ про Eagle

Ср ноя 30, 2022 16:10:48

добрый день
есть "проект", версия игла, видимо, более новая, чем мой 7.7.0
у кого есть 9я версия, если не сложно, выдерните из проекта, все что возможно.
спасибо
URL

Re: ВСЁ про Eagle

Ср ноя 30, 2022 16:13:07

У вас место на диске кончилось? Нет проблем поставить еще одну версию. Они друг с другом не передерутся. У меня одно время стояла и седьмая, и восьмая разом.

Re: ВСЁ про Eagle

Ср ноя 30, 2022 17:16:41

> У меня одно время стояла и седьмая, и восьмая разом.
я очень рад за вас :)))

проверял на 9.й версии - не открывается, китаец утверждает что проект игловый!
ск.всего в другом каде сделан :)))

Код:
DProtel for Windows - Schematic Capture Binary File Version 1.2 - 2.0
+
PCB 4.0 Binary File


--> Altium Designer
Вложения
(134.04 KiB) Скачиваний: 49
(173.22 KiB) Скачиваний: 43

Re: ВСЁ про Eagle

Ср ноя 30, 2022 17:25:40

Это не похоже на игл. А сигнатура говорит "DProtel".

Re: ВСЁ про Eagle

Ср ноя 30, 2022 17:26:44

Altium Designer
Ответить
