Re: Все про "Altium Designer"

Чт июл 13, 2023 11:40:01

Note that Harness Design functionality is not supported with the Altium Designer Standard Subscription. The functionality is available when using an Altium Designer SE or full-featured Altium Designer license.

У кого-нибудь есть правильный ключик? :) Ставлю файл лицензии с ключом "Altium_Designer_Harness", но при создании проекта по-прежнему выбор только из двух.

Re: Все про "Altium Designer"

Чт июл 13, 2023 12:08:33

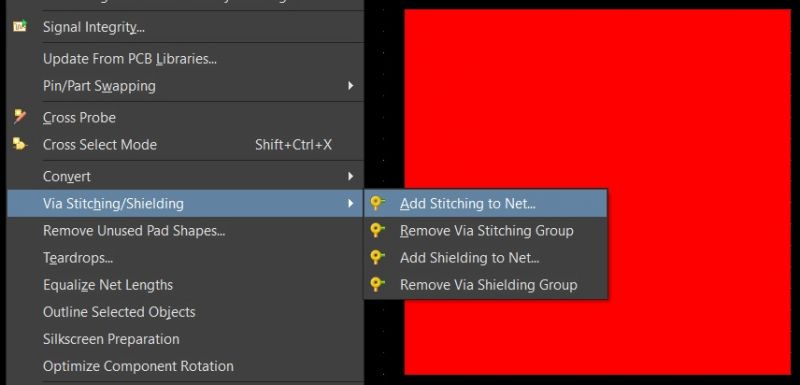

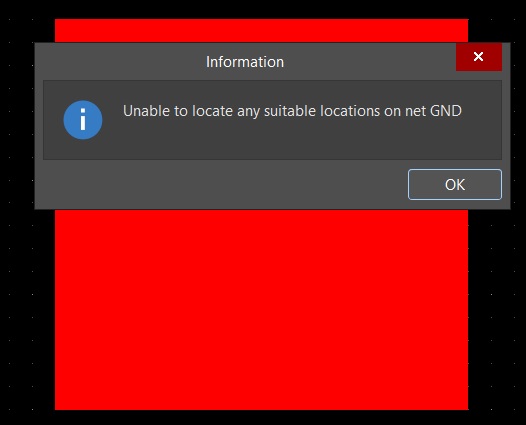

Хотел попробовать прошить полигон Viaсами, выдает ошибку не может найти место. AD 23.60
Изображение Изображение Изображение Изображение

Re: Все про "Altium Designer"

Чт июл 13, 2023 17:20:43

timer32, а с обратной стороны полигон того же нета есть?

Re: Все про "Altium Designer"

Пт июл 14, 2023 04:19:51

timer32, а с обратной стороны полигон того же нета есть?

Да. Работает такой режим :shock: Изображение Изображение

Re: Все про "Altium Designer"

Пт июл 14, 2023 09:52:16

Какого размера полигон? Если там пады есть, то через них не прошивается.

Re: Все про "Altium Designer"

Пт июл 14, 2023 11:25:20

Всем спасибо, получилось победить :kill:
Изображение Изображение

Re: Все про "Altium Designer"

Пн июл 17, 2023 06:48:52

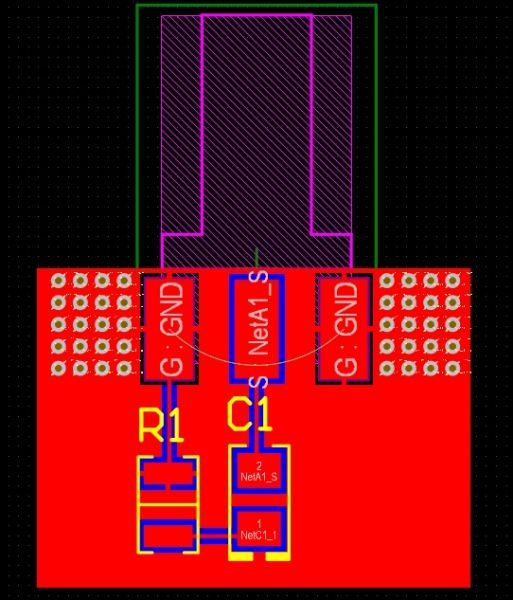

Подскажите как отключить связь с GND в схематике, чтобы при передаче на PCB не было общего
соединения, но учитывалось связь как GND. Вот как на этой плате
Изображение Изображение Изображение

В Дипе можно было не трассировать сеть GND, потом можно было соединить с полигоном, а тут не понять :shock:

Re: Все про "Altium Designer"

Пн июл 17, 2023 12:42:01

timer32 писал(а):В Дипе можно было не трассировать сеть GND, потом можно было соединить с полигоном, а тут не понять :shock:

Залей полигоном, подключенным к GND. Или я не понял вопрос.
Вложения
(250.76 KiB) Скачиваний: 40

Re: Все про "Altium Designer"

Пн июл 17, 2023 13:41:19

Да так у меня получается, но в ролике связи с землей отсутствуют, хотя на ногах висящих в воздухе
обозначение GND :shock: В ручную просто землю не развожу, потом через полигоны. Просто хотелось
через авто-роутер но настроек не нашел как в DP :idea:

Re: Все про "Altium Designer"

Чт июл 20, 2023 15:32:01

Можно ли как-то экспортировать стек слоев в альтиуме ?

Re: Все про "Altium Designer"

Пт июл 21, 2023 14:30:14

можно ли у определенных компонентов отключить отображение площадки контакта на топ леер? приходится удалять вручную в редакторе пдф :shock:
Вложения
(43.39 KiB) Скачиваний: 36

Re: Все про "Altium Designer"

Пт июл 21, 2023 16:38:39

можно ли

Ну так и создайте пад без ободка на слое ТОР. Можете и метализацию отключить

Re: Все про "Altium Designer"

Вт сен 05, 2023 21:44:47

Подскажите пожалуйста. Хочу сделать на печатной плате надпись крупным шрифтом. И получается она будете пересекать контактные площадки. Как сделать, чтобы не наносился текст на смд площадки?

Re: Все про "Altium Designer"

Пн сен 18, 2023 17:48:16

"system4400", если речь о шелкографии, то могу рекомендовать скачать плагин Board Assistent от компании главкон. Его ресурсов хватит для удаления шелкографии с площадок.

Re: Все про "Altium Designer"

Вт сен 19, 2023 07:48:42

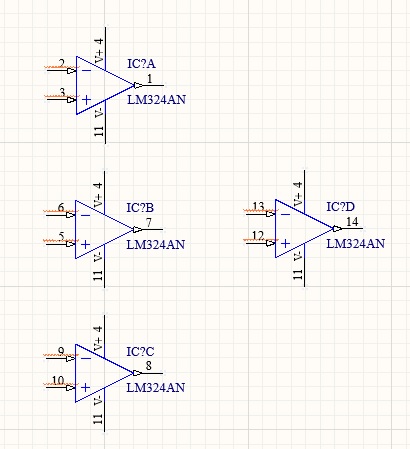

Беру одну LM324 вылазит 4 корпуса AD 23.8.1 :shock:
Изображение Изображение

Re: Все про "Altium Designer"

Вт сен 19, 2023 13:49:12

Беру одну LM324 вылазит 4 корпуса AD 23.8.1 :shock:
Изображение Изображение


Удалите старые компоненты с платы, пронумеруйте элементы в схематике (Tools -> Annotation -> Annotate Schematics Quietly), чтобы все части компонента были с явно одинаковыми номерами и еще раз попробуйте перенести изменения в PCB.

Re: Все про "Altium Designer"

Ср сен 20, 2023 04:17:35

Пересмешник спасибо, получилось :kill:

Re: Все про "Altium Designer"

Пн янв 29, 2024 11:36:59

Здравствуйте, товарищи!
Недавно решил перейти со SprintLayout v6.0 в "Altium". В общем-то освоение проходит нормально, но возник вопрос...
Я делаю проект на одно изделие с одной принципиальной схемой, но по конструкции оно должно состоять из двух печатных плат.
В принципе, когда в одном проекте несколько печатных плат, то их можно обновлять по отдельности через меню Design. Например:
Design ->
- Update PCB Document pcb1.PcbDoc
- Update PCB Document pcb2.PcbDoc

НО! При обновлении платы, по умолчанию, "Альтиум" пытается перенести на плату ВСЕ компоненты со схемы, и выбирать вручную каждый компонент при каждом обновлении - это тот ещё гемор...
Есть ли способ как-то группировать компоненты на схеме, чтобы компоненты из каждой группы попадали бы на нужную плату автоматически ?

Re: Все про "Altium Designer"

Пн янв 29, 2024 12:32:51

Здравствуйте, товарищи!


Идеология Альтиума одна плата один проект. Так что лучше разбейте на два проекта

Re: Все про "Altium Designer"

Сб фев 10, 2024 08:28:56

Подскажите, создаю второй лист все нормально, но при закрытие проекта
выдает такую ошибку. С одним листом все нормально сохраняет
