вот как раз так и не получается, то А неможет создать файл по какой-нибудь причине, то П-КАД открыть неможет (

[stas00n]

А если сделать Design -> Netlis for Project -> P-CAD, а потом сохранить? тоже не получается?

[kondor]

В П-каде же нетлист открывается только через PCB (load netlist). Из АД без проблем генерится и файл печатной платы с нетлистами. Нужна именно схема.

[rukez]

подскажите пару вопросов по альтиуму:
1) в какой библиотеке найти модельку lpt'шного разъма? да можно собрать из двух sil линеек но хотца покрасивше - гугл не помогает упорно
2) можно из протеуса нетлист в альтиум экспортировать? нема случаем гида по этой операции (как вообще схемку в протеусе перенести в альтиумовский pcb редактор?)
3) штатная справка упорно не дает намека как настроить инструменты (tools) в CAM'е - нет ли опять-же простого описания самой простой CAM цепочи - обвести все векторы (или стороны заливок) фрезой А со скоростью Б и сохранить сие чудо в обычный g-code?

[stas00n]

1. Нарисовать самому за 5 минут.
2. Не знаю.
3. Переключиться в NC Editor (меню View - NC Editor), станет доступно меню Rout, там все просто, изучается методом тыка. Если на скорую руку - я делаю Auto-rout PCB Border, потом Add Tabs. Инструменты переназначить можно в Tables->NC Tools; Потом File->Export->Mill/Rout.

[aitras]

Всем привет! Недавно обнаружил на YouTube уроки на русском по AD9. Мне, как новичку, очень понравилось. Рассказано понятным языком.
Всем новичкам советую!

1 часть "Общие понятия и инструменты"
2 часть "Создание символа компонента"
3 часть "Создание посадочного места компонента"
4 часть "Создание схемы"
5 часть "Создание печатной платы"

Больше пока нет

[mr4ester]

как изменить размер дорожек? http://www.youtube.com/watch?v=XINDrCC2 ... r_embedded смотрел это видео и не могу найти кнопки табуляция, а те кнопки который он говорит надо зажать Чтоб поменять размер у меня почему то не работают?

[aam]

Всем привет!
В моей схеме помимо основной части, в центре которой проц, есть 4 канала. В 1-м канале используется 1-й элемент из 4-канального операционника ЛМ324, во 2-м 2-й и т. д. Как правильно начертить такую схему, чтобы не повторять одни и те же подсхемы? Ведь, насколько я понял, подсхему должны быть абсолютно одинаковы, а у меня 1 корпус (ЛМ324) входит по частям в разные каналы.

[goodspeedmen]

Спойлер

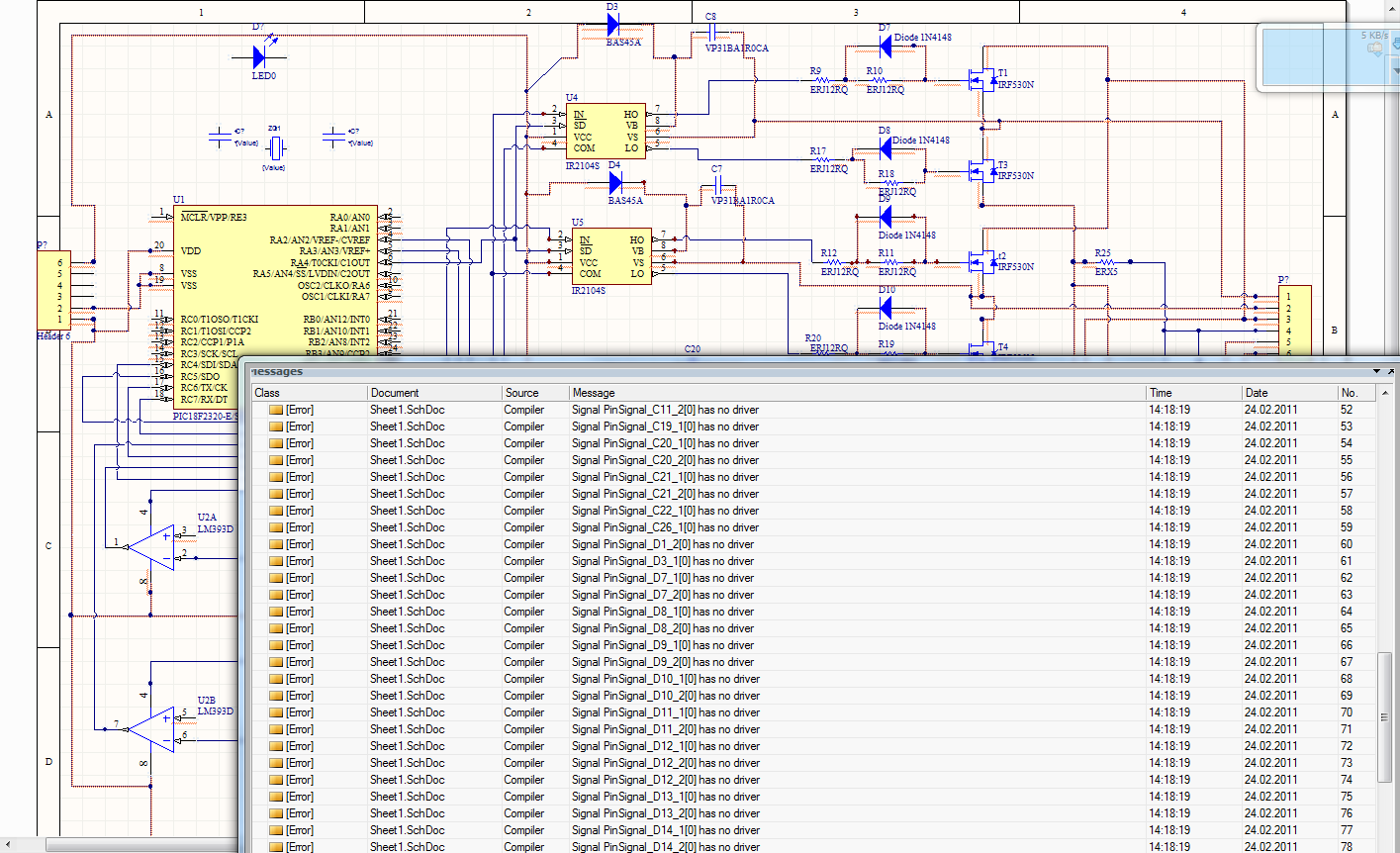

Коты и котята помогите не могу понять в чем проблема

Вложения


(190.12 KiB) Скачиваний: 3918

[aam]

Люди! Ау-ууу!
Я что задал настолько тупой вопрос?

[So4na_Dolka]

такой вопрос - конвертирую библиотеку из PCAd все отлично, но вот беда в библиотеке элементов больше 50, а Altium мне на выбор дает конвертнуть 2 ))) может есть возможность сразу все элементы разом? или что ж это надо каждый элемент отдельно в свою библиотеку а потом каждый конвертить по очереди??? О_О

[Furius]

Люди! Ау-ууу!
Я что задал настолько тупой вопрос?

3.9 Вопрос: Как создавать/использовать сниппеты (Snippets)?
Ответ: Выделяете ту часть схемы (платы), которая у вас "повторяется" и выполняете команду Create Snippet from Selected Objects. Помеченный фрагмент сохраняется в специальной директории для Сниппетов, и потом вы его уже можете использовать в любом другом проекте (Панель Snippets).
Ссылка: http://wiki.altium.com/display/ADOH/Snippets


goodspeedmen, такое ощущение, что выводы в воздухе висят.
So4na_Dolka, а это загадка. Буквально вчера вечером импортировал приличных размеров библиотеку, все было путем. Причем импортировал тупо нажимая Далее и даже не смотря, что мне пишет альтиум)

[Psych]

goodspeedmen, 1) У вас очень много висящих в воздухе выводов, обозначенных как порты ввода/вывода. На оставленный в воздухе пин компилятор ругается. Если не хотите чтоб он ругался, тогда рисуйте компоненты сами и ставьте тип ножки undefigned, либо отключите в компиляторе проверку на не подключенные пины.
2) Многие выводы компонентов находятся вне узлов сетки - это впринципе не страшно и тоже можно отключить.

[aam]

использовать сниппеты (Snippets)

Я не понял, там просто схема копируется ведь? А я хочу нарисовать так, чтобы 1 канал был нарисован полностью, а вместо других 3-х - пунктирные прямоугольнички с указанием позиционных обозначений элементов, входящих в них. Ато схема уж очень большая получается.

[Furius]

Такого я ни разу не делал.

[rukez]

перелезаю с ареса на альтиум - возникла пара туповатых вопросов
1) При обновлении изменений со схемы в pcb жмакнул на кнопку "cross reference" - как и положено подсветилась выбранная сеть, остальная часть платы затемнилась - вопрос как теперь из этого режима выйти? уже пол платы развел в темноте ctrl+click на пустое место не помогает
2) Можно как-то перетаскивать уже разведенные компоненты, что-б подключенные проводники тянулись за компонентом? примерно как перетаскивание с зажатым ctrl в режиме схемы?
3) Как посмотреть список ошибок drc? после перемещения компонентов иногда проводнику немного не хватает длинны - получается обрыв - будильник на месте обрыва то он мне рисует, но на крупной плате с мелкими элементами его заметить не всегда просто
4) Можно как-то выбирать уже разведенные проводники целиком и в режиме "от соединения до соединения"? Что-бы удалить например целиком одну сетку (если нажать на нее с зажатым ctrl то сетка выделится но удалится только конкретно выбранный фрагмент) или для удаления куска сети от элемента до элемента
5) Как можно поменять ширину нескольких фрагментов сети? Если выбрать свойства фрагмента то можно указать ширину дорожки, вопрос как это сделать сразу для нескольких фрагментов?
6) Как примерно должно выглядеть правило, запрещающее использование via (переходов) на двухслойных платах (т.е. что-бы переходы осуществлялись только по ногам выводных элементов, а те сети которые не могут в таком варианте автоматически развестись, оставались бы не подключенными?)
спасибо! )

[Furius]

1) попробуйте выбрать по ctrl другой проводник, а потом уже щелкнуть по пустому месту. Но у меня вроде такого ни разу не было
3) Tools(вроде точно Tools) - Design Rule Check
4) Нажимайте с зажатым Shift
5) Выделите нужные проводники и нажмите F11, появится сказочное окошко для работы с группами объектов
6) У вас настолько сложные платы, что необходим автотрассировщик?)

[Psych]

1) Щелкайте значок "Снять фильтр"(воронка с крестиком)
2) Вроде бы нельзя, хотя....
6) Это нужно не в правилах, а в настройках автотрассировщика. При вызове его появляется окошко с настройками и стратегиями автотрассировки.

[aam]

1) Попробуйте нажать Shift+C

[rukez]

1) попробуйте выбрать по ctrl другой проводник, а потом уже щелкнуть по пустому месту.

1) Щелкайте значок "Снять фильтр"(воронка с крестиком)

1) Попробуйте нажать Shift+C

не помогает

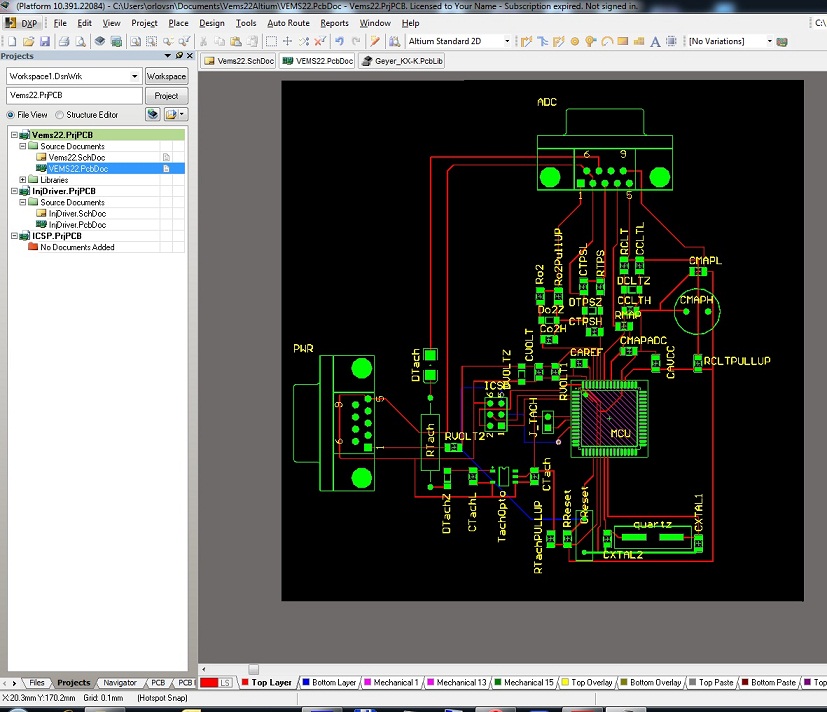

в приложении картинка того, как это выглядит

3) Tools(вроде точно Tools) - Design Rule Check
4) Нажимайте с зажатым Shift
5) Выделите нужные проводники и нажмите F11, появится сказочное окошко для работы с группами объектов

о, спасибо!

6) У вас настолько сложные платы, что необходим автотрассировщик?)

я просто его в аресе полюбил (а в альтиуме вроде такой-же движок, только помощнее и погибше настройки) - можно развести в автомате с простенькими правилами, посмотреть что примерно получится, подвигать компоненты чтоб поразумнее все лежало, переразвести автоматом еще разок и т.д., в итоге очень быстро получается неплохой черновик для ручной доразводки

6) Это нужно не в правилах, а в настройках автотрассировщика. При вызове его появляется окошко с настройками и стратегиями автотрассировки.

у нас просто стратегии правилами инженеры называют - я их в курилке подслушиваю
