Привет коты!
Кто работает с альтиум дизайнер подскажите, как установить зазор от полигона до компонентов?

Теперь поговорю сам с собой (:
Значит решил проблему как это сделать. Для этого создаем новое правило типа Clearance... С параметрами как на картинке в приложении.

Вложения


(173.24 KiB) Скачиваний: 1896

[10ff]

если кому еще интересно то книга Сабунина появилась в электронном виде в сети.

[i8051]

если кому еще интересно то книга Сабунина появилась в электронном виде в сети.

Здесь http://torrents.ru/forum/viewtopic.php?t=2477886 - более 200 Мб в ужасном сыром виде

А здесь обработанный и готовый к употреблению вариант - 25,9 МБ

А. Е. Сабунин
Altium Designer. Новые решения в проектировании электронных устройств
Серия: Системы проектирования
Издательство: Солон-Пресс, 2009 г.
Количество страниц: 432.
ISBN 978-5-91359-064-0
Формат: djvu
Качество: Отличное, отсканированные и обработанные страницы, размер 25,9 МБ
http://rapidshare.com/files/318383995/AD.7z
http://depositfiles.com/files/kd6rhlhr9
http://letitbit.net/download/0707.0735781d00995f53f1ce46008/AD.7z.html
Но лучше всего купить бумажную версию и таким образом поддержать автора.

[BCluster]

Сабуниным сам пользуюсь, но народу скажу чтоб не обольщались, что кроме перевода хелпа там почти ничего нет (:

Теперь вопрос - как в интерактивной трассировке указывать СЛОЙ куда должно вести переходное отверстие?

[Self]

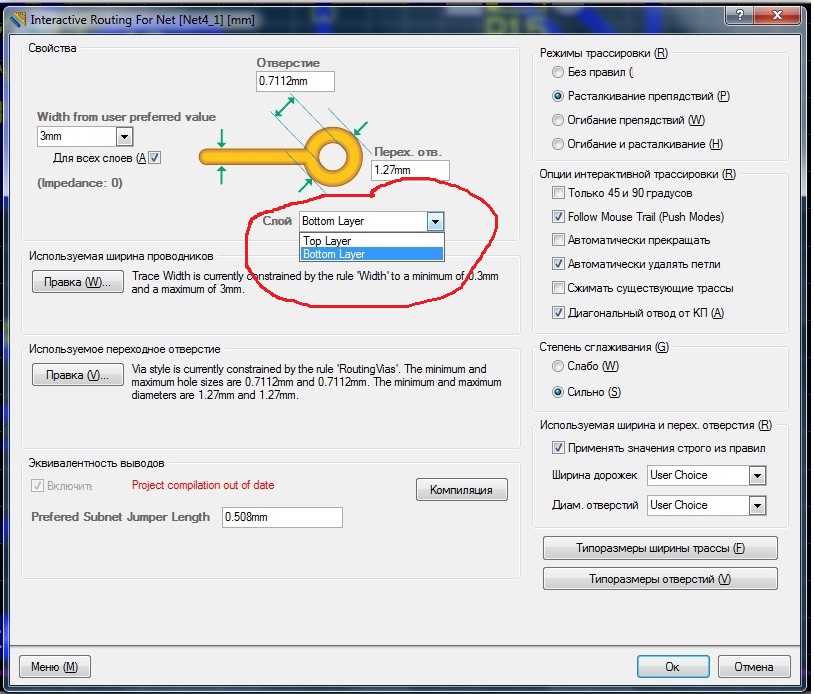

нажимаеш клвашу Tab когда начинаеш вести дорожку высвечивается окошко в меню "Слои" выбераеш слой который тебе нужен нажимаеш ОК, снова тыкаеш по переходному отверстию,и уже ведёш дорожку в выбранном слое

Вложения

.jpg

(168.43 KiB) Скачиваний: 1379

[ibiza11]

Теперь вопрос - как в интерактивной трассировке указывать СЛОЙ куда должно вести переходное отверстие?

а я нажимаю "*" и "/" на дополнительной клавиатуре во время трассировки, а внизу наблюдаю как меняются вкладки и на каком слое я сейчас нахожусь. Если нужно перейти на доплнительные слои (типо механикал, силк или лейаут), нажимаю на "-" и "+", бывает удобно)))

[darks]

ранье немного работал в пикаде,теперь начал изучать альтиум дизайнер,выбрал и изменил компоненты ,создал схему но в ней присутсвует куча ошибок,непонтных мне,обьяните мне в чем дело пожалуйста)

в архиве,схема ее описание и собсвенно сам проект)
зараннее спасибо

Вложения

.rar

файл проекта

(79.39 KiB) Скачиваний: 578

[ibiza11]

в архиве,схема ее описание и собсвенно сам проект)
зараннее спасибо

собственно проекта там нет у вас отдельные файлы:)
в архиве собранный проект. пользуйтесь.

Вложения

1.rar

(30.85 KiB) Скачиваний: 695

[darks]

в архиве,схема ее описание и собсвенно сам проект)
зараннее спасибо

собственно проекта там нет у вас отдельные файлы:)
в архиве собранный проект. пользуйтесь.

спасибо огромное)но я как бы сейчас изучаю альтиум,поэтому хочу все сделать сам,в том проекте что вы собрали так и остались ошибки в схеме, выходит они не критичны и позволяют собрать плату? в чем вообще заключаються ошибки?спасибо

[darks]

я имею ввиду ошибки при компиляции схемы, типа

[Error] laba2.SchDoc Compiler Signal NamedSignal_+6V[0] has no driver 8:24:04 11.02.2010 14

[ibiza11]

Насколько я помню это происходит в случае, если цепь идет с вывода "Output" а приходит на необозначенный никак, а хочет там увидеть Input. Как-то так..

И еще от того что у вас проект не создан, а только отдельные файлы. Create new - PCB Project, а потом в этот проект перетащить ваши файлы ( ну или правой кнопкой мыши по файлу который хотите добавить и выбираете Add to <<PROJECT_NAME>>, последнее это имя проекта) и сохраняете его (это обязательно).

[darks]

в архиве,схема ее описание и собсвенно сам проект)
зараннее спасибо

собственно проекта там нет у вас отдельные файлы:)
в архиве собранный проект. пользуйтесь.

еще раз спасибо огромное)все работает,просто я пытался запустить отдельно разные части схему и т.д. как в пикаде поэтому были ошибки)

[scaldov]

Может кто подскажет как отпечать шаблон платы для негативного фоторезиста. Немогу найти не может же быть такого что бы не было такой возможности.

Возвращаюсь к вопросу вот почему:
1) на гербере не получаются отверстия, как следствие - сверлить не удобно
2) если печатать без гербера - не печатаются круглые контактные площадки, дорожка просто заканчивается закруглением.
Надо решение или той ли другой проблемы, другие варианты тоже принимаются

всё очень просто:
http://scaldov.blogspot.com/2010/02/alt ... drill.html

[ibiza11]

Помогите решить проблему. В общем ситуация такая:
создал PCB проект, нарисовал схему, добавил PCB файл, скомпилировал проект, перекинул все на плату. после долгих раздумий, пришла мысль упростить проект; убрал некоторые элементы со схемы. нажал Force Annotate All Shematics, порядковые номера элементов изменились, но при этом внизу появилась вкладка "Sheme2":

а рядом с обозначением элементов в скобочках появилось старое обозначение :

на этом рисунке видно новое обозначение микросхемы жирно и старое обозначение в скобочках не жирно.
При компилировании проекта на плате обозначения не меняются, т.е. остаются старые обозначения (DD6 как на рисунке).
Получается что у меня на плате нет DD1, DD2... но при этом есть DD6 (с остальными элементами то же самое) как это исправить? помогите пожалуйста.

[Spartan3E]

Помогите решить проблему. В общем ситуация такая:
создал PCB проект, нарисовал схему, добавил PCB файл, скомпилировал проект, перекинул все на плату. после долгих раздумий, пришла мысль упростить проект; убрал некоторые элементы со схемы. нажал Force Annotate All Shematics, порядковые номера элементов изменились, но при этом внизу появилась вкладка "Sheme2":

а рядом с обозначением элементов в скобочках появилось старое обозначение :

на этом рисунке видно новое обозначение микросхемы жирно и старое обозначение в скобочках не жирно.
При компилировании проекта на плате обозначения не меняются, т.е. остаются старые обозначения (DD6 как на рисунке).
Получается что у меня на плате нет DD1, DD2... но при этом есть DD6 (с остальными элементами то же самое) как это исправить? помогите пожалуйста.

В окне с PCB выбираешь - Design -> Import Changes From (Твой проект)

[ibiza11]

В окне с PCB выбираешь - Design -> Import Changes From (Твой проект)

ничего не меняется

p.s. Хотел прикрепить проект, для этого скопировал файлы схемы, платы и файл проекта, в другую папку. Попробовал в новой папке открыть проект, поступил как вы сказали и все получилось... очень странно что в "родной" папке проекта такой финт не проходит. но все равно спасибо! не захотел бы я прикрепить проект, не нашел бы этот баг.


Добавлено:
В общем разобрался! из "родной" папки проекта удалил файл "Project Annotations", потом скомплил заново (Compile PCB Project) проект и импортировал изменения (Import Changes from Project). все стало на свои места, видимо все дело было в этом файле.

[Georgiy]

Подскажите! после установки поиск работал, прошло какое-то время и ничего не находит.путь к библиотекам указан.

[BCluster]

А как делать вывод герберов? У меня получается какой-то здец. Делаю вывод cam, раньше его отдавал, теперь не хотят брать, хотят обычный гербер. Делаю вывод в гербер из кама, а там такая хрень шо жуть (bad.png)

А должно выглядеть примерно как good.png

Вложения


(141.54 KiB) Скачиваний: 1180


(145.03 KiB) Скачиваний: 1241

[10ff]

А как делать вывод герберов? У меня получается какой-то здец. Делаю вывод cam, раньше его отдавал, теперь не хотят брать, хотят обычный гербер. Делаю вывод в гербер из кама, а там такая хрень шо жуть (bad.png)

А должно выглядеть примерно как good.png

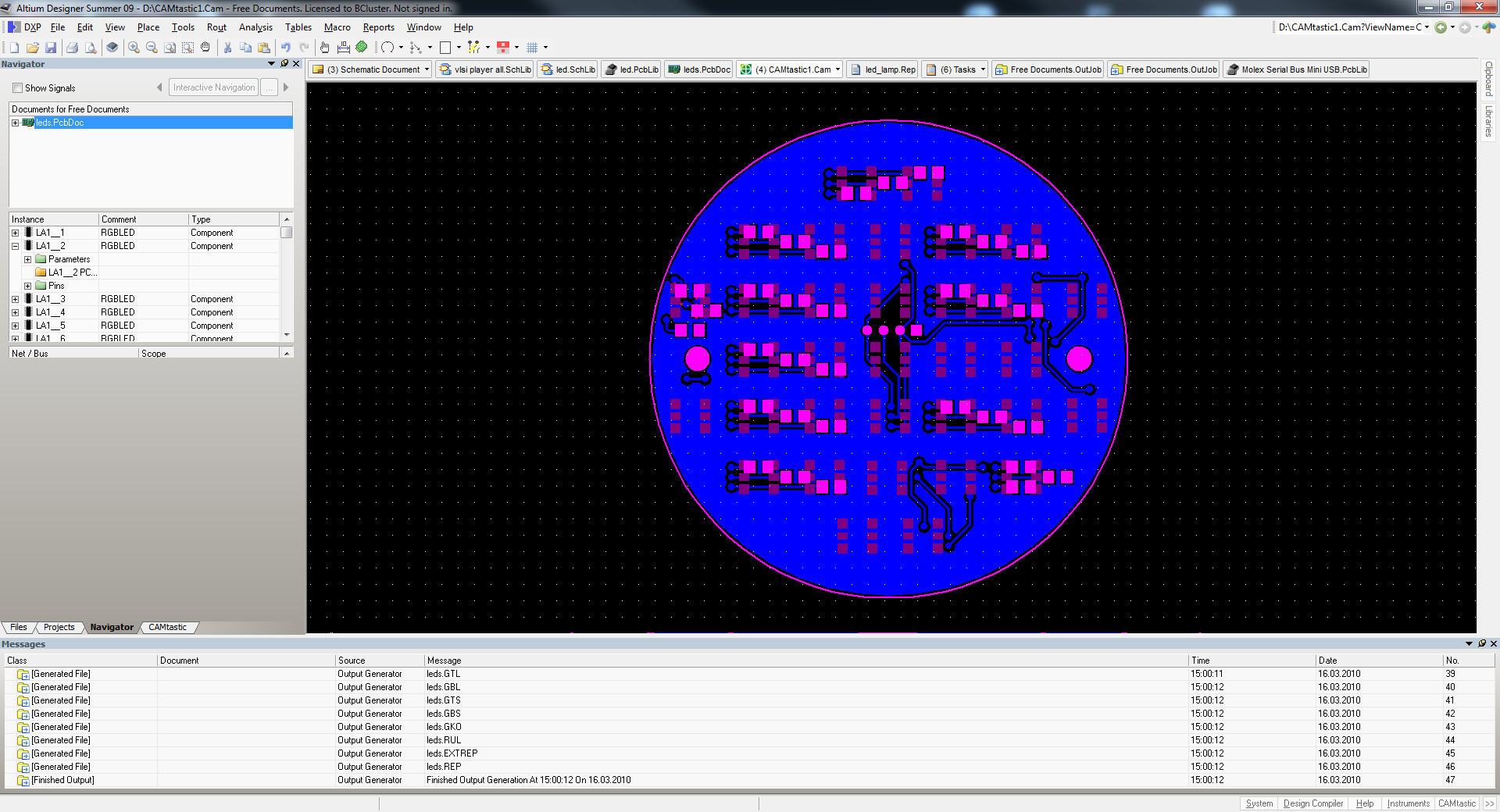

По-моему никаких проблем с получением гербер-файлов нету. Делается это через файл -> Выходные файлы -> Gerber. И открывается все хорошо как в самом алтиуме, так и например в CAM350. См. рисунки

Вложения


(199.57 KiB) Скачиваний: 1214


(158.26 KiB) Скачиваний: 1330

[BCluster]

У меня оно делает только cam файл. Никаких герберов нету
