ИГРЫ С ВЕКТОРАМИ
(по мотивам viewtopic.php?p=4561359#p4561359)
Весьма обычный прием...
Допустим есть в начальном месте размеченное изготовителем поле для команд переходов...
тут вектор сброса на своем месте по умолчанию:
Код:
;
; "irq_pavr.txt" файл описания поля векторов прерываний
;
.cseg
.org 0x000
irq_res:
rjmp init ; переход к началу программы инициализации системы
; - - - - - - - - - - - - - - - - - - - - - - - - - - -
; блок размещения векторов активных прерываний
; .org OC0Aaddr
; irq_t0:
; rjmp timers_bum ; steps
; - - - - - - - - - - - - - - - - - - - - - - - - - - -


Теперь где-то в удобном месте ставим второй вектор сброса. Полнейшая "творческая отсебятина" в вопросе где те вектора ставить. Допустим так:
Код:
.cseg
.org 0x200
init:
rjmp real_init

а далее собственно у нас или тот real_init будет выполняться или в той же ячейке расположенная новая команда перехода на иную точку входа в программу (перепрошитая "обманщиком" при помощи SPM (или еще попакостнее с использованием возможностей IJMPов ))...
Даже если исходная таблица закрыта для перезаписи локами, то "самодельная вторичная" может располагаться как нам нравится (где удобнее).
Собственно при прерывании (аппаратном сбросе) у нас срабатывает тандем из двух команд :
первый переход по команде, размещенной в классической ячейке таблицы векторов
rjmp init
и затем уже второй - на нужную в данный момент программу (из нашей "полной отсебятинки"):
rjmp real_init
или
IJMP ; по адресу, находящемуся в Z
хотя... никто не запрещал ставить IJMP и в "стандартную" таблицу векторов... УПС... это я точно прозевал... (В MCS51 такой приятненькой команды к сожалению нету)
Я брал пример на скору руку с шаблона асма тинек - но там в принципе любые команды переходов вместо rjmp name сгодятся.
Что JMP по фиксированному адресу, что еще поизворотливее (у АВРок) IJMP по содержимому Z регистра.
Понятно что это потеря быстродействия - лишняя команда - зато возможности достаточно заморочливые.
Второе - сама SPM не знает где чего лежит - но автор такого приема прекрасно знает разметку памяти своего творения посему параметры то уж задаст и для бутлоадера (при начальной прошивке) и для прикладной программы.

[Starichok51]

я говорил о совсем другом.
меня интересуют не те переходы, как

.org 0x200
init:
rjmp real_init

а интересует, чтобы прерывание, например, по таймеру

.org OC0Aaddr
rjmp irq_t0

работало в области загрузчика.
а конкретно я говорил про приемо-передатчик, и соответственно, мне нужно, чтобы работал такой код

.org URXCaddr ; адрес прерывания USART, Rx Complete
rjmp USART_Rx_Complete ; прием готов
nop
rjmp USART_Tx_Complete ; передача готова

в области загрузчика.
и как я уже там сказал, по установленному биту IVSEL у меня не происходит перенос таблицы векторов в загрузочную область, а продолжает работать таблица на своем прежнем месте, начиная с нулевого адрема.

[BOB51]

А что мешает сделать простой переход в область адресов загрузчика из "стандартной"?
Привязка к аппаратной поддержке совсем не обязательна.
Просто делаем свой раздел в защищенной области к которому обращаются команды указателей адреса перехода из основного раздела " по умолчанию"...
Исходная таблица "по умолчанию" будет обслуживать переходы на вновь созданную, но не средствами аппаратной поддержки, а средствами программной поддержки автором программы.
Мы же вторичные (целевые) указатели можем размещать где угодно. Другое дело, что при написании целевой программы нужно учитывать параметры разметки бутлоадера - знать адреса размещения векторов по листингу бутлоадера и задавать их затем вручную при написании целевой программы.
Но это уже стандартная специфика для комплекта базового бутлоадера с набором минимальных общих функций и целевой программы, которая может как пользоваться подпрограммами бутлоадера (прием/передача, типовые преобразования и т.п.) так и своими аналогами таких же подпрограмм.
Это привычнее с оперативно подгружаемыми программами на самоделке с единой общей базой. Меняем модуль аппаратного расширения и загружаем соответствующую этому аппаратному модулю прикладную часть программы. А в самой "мамке" сидит только базовый загрузчик и утилиты управления аппаратным ядром устройства.
Некоторая аналогия ПК - сначала запускается биос аппаратной части, затем программа пользователя, которая также использует и ресурсы биос и ресурсы собственные, которые можно модифицировать при необходимости.
Отличие только в режиме модификации ячеек памяти программ - для ОЗУ мгновенная запись, по флеш ПЗУ требуется некоторое время и спецпроцедуры для перезаписи.

По конкретике...
Допустим я взял мегу8а...
Оставил исходную таблицу векторов на своем месте...
А прикладные вектора хочу разместить в области бутлоадера (на всякий случай беру бутлоадер максимального размера)...
Т.е. у меня область бутлоадера от 0хС00 и далее...
ставлю вот такой добавок в дефайне (m8adef.inc):

Спойлер

Код:

; ***** my INTERRUPT VECTORS ************************************************

; причем софтовая таблица может иметь и другие адреса начального размещения внутри области бутлоадера
; а не только самые первые (от FOURTHBOOTSTART)

.equ   INT0addr_r = FOURTHBOOTSTART + 0x0001   ; External Interrupt Request 0
.equ   INT1addr_r = FOURTHBOOTSTART + 0x0002   ; External Interrupt Request 1
.equ   OC2addr_r   = FOURTHBOOTSTART + 0x0003   ; Timer/Counter2 Compare Match
.equ   OVF2addr_r = FOURTHBOOTSTART + 0x0004   ; Timer/Counter2 Overflow
.equ   ICP1addr_r = FOURTHBOOTSTART + 0x0005   ; Timer/Counter1 Capture Event
.equ   OC1Aaddr_r = FOURTHBOOTSTART + 0x0006   ; Timer/Counter1 Compare Match A
.equ   OC1Baddr_r = FOURTHBOOTSTART + 0x0007   ; Timer/Counter1 Compare Match B
.equ   OVF1addr_r = FOURTHBOOTSTART + 0x0008   ; Timer/Counter1 Overflow
.equ   OVF0addr_r = FOURTHBOOTSTART + 0x0009   ; Timer/Counter0 Overflow
.equ   SPIaddr_r   = FOURTHBOOTSTART + 0x000a   ; Serial Transfer Complete
.equ   URXCaddr_r = FOURTHBOOTSTART + 0x000b   ; USART, Rx Complete
.equ   UDREaddr_r = FOURTHBOOTSTART + 0x000c   ; USART Data Register Empty
.equ   UTXCaddr_r = FOURTHBOOTSTART + 0x000d   ; USART, Tx Complete
.equ   ADCCaddr_r = FOURTHBOOTSTART + 0x000e   ; ADC Conversion Complete
.equ   ERDYaddr_r = FOURTHBOOTSTART + 0x000f   ; EEPROM Ready
.equ   ACIaddr_r   = FOURTHBOOTSTART + 0x0010   ; Analog Comparator
.equ   TWIaddr_r   = FOURTHBOOTSTART + 0x0011   ; 2-wire Serial Interface
.equ   SPMRaddr_r = FOURTHBOOTSTART + 0x0012   ; Store Program Memory Ready

; .equ   INT_VECTORS_SIZE   = 19   ; size in words


А в своей программе ставлю сначала

Код:

   .org 0x0000
 INT0addr: jmp INT0addr_r   ; External Interrupt Request 0
 INT1addr: jmp INT1addr_r   ; External Interrupt Request 1
 OC2addr:   jmp OC2addr_r   ; Timer/Counter2 Compare Match
 OVF2addr: jmp OVF2addr_r   ; Timer/Counter2 Overflow
 ICP1addr: jmp ICP1addr_r   ; Timer/Counter1 Capture Event
 OC1Aaddr: jmp OC1Aaddr_r   ; Timer/Counter1 Compare Match A
 OC1Baddr: jmp OC1Baddr_r   ; Timer/Counter1 Compare Match B
 OVF1addr: jmp OVF1addr_r   ; Timer/Counter1 Overflow
 OVF0addr: jmp OVF0addr_r   ; Timer/Counter0 Overflow
 SPIaddr:   jmp SPIaddr_r   ; Serial Transfer Complete
 URXCaddr: jmp URXCaddr_r   ; USART, Rx Complete
 UDREaddr: jmp UDREaddr_r   ; USART Data Register Empty
 UTXCaddr: jmp UTXCaddr_r   ; USART, Tx Complete
 ADCCaddr: jmp ADCCaddr_r   ; ADC Conversion Complete
 ERDYaddr: jmp ERDYaddr_r   ; EEPROM Ready
 ACIaddr: jmp ACIaddr_r   ; Analog Comparator
 TWIaddr: jmp TWIaddr_r   ; 2-wire Serial Interface
 SPMRaddr: jmp SPMRaddr_r   ; Store Program Memory Ready

; далее текст программы при необходимости
.................................
; теперь область бутлоадера:

  .org FOURTHBOOTSTART ; или иная область внутри области ПЗУ бутлоадера - это софт, а не аппаратная разметка***
INT0addr_r: jmp my_INT0   ; External Interrupt Request 0
INT1addr_r: jmp my_INT1   ; External Interrupt Request 1
OC2addr_r: jmp my_OC2   ; Timer/Counter2 Compare Match
OVF2addr_r: jmp my_OVF2   ; Timer/Counter2 Overflow
ICP1addr_r: jmp my_ICP1   ; Timer/Counter1 Capture Event
OC1Aaddr_r: jmp my_OC1A   ; Timer/Counter1 Compare Match A
OC1Baddr_r: jmp my_OC1B   ; Timer/Counter1 Compare Match B
OVF1addr_r: jmp my_OVF1   ; Timer/Counter1 Overflow
OVF0addr_r: jmp my_OVF0   ; Timer/Counter0 Overflow
SPIaddr_r: jmp my_SPI   ; Serial Transfer Complete
URXCaddr_r: jmp my_URXC   ; USART, Rx Complete
UDREaddr_r: jmp my_UDRE   ; USART Data Register Empty
UTXCaddr_r: jmp my_UTXC   ; USART, Tx Complete
ADCCaddr_r: jmp my_ADCC   ;   ; ADC Conversion Complete
ERDYaddr_r: jmp my_ERDY   ;   ; EEPROM Ready
ACIaddr_r: jmp my_ACI   ; Analog Comparator
TWIaddr_r: jmp my_TWI   ; 2-wire Serial Interface
SPMRaddr_r: jmp my_SPMR   ; Store Program Memory Ready

; далее сам бутлоадер с соответствующими подпрограммами:
.....................................


my_INT0: reti   ; External Interrupt Request 0
my_INT1: reti   ; External Interrupt Request 1
my_OC2: reti   ; Timer/Counter2 Compare Match
my_OVF2: reti   ; Timer/Counter2 Overflow
my_ICP1: reti   ; Timer/Counter1 Capture Event
my_OC1A: reti   ; Timer/Counter1 Compare Match A
my_OC1B: reti   ; Timer/Counter1 Compare Match B
my_OVF1: reti   ; Timer/Counter1 Overflow
my_OVF0: reti   ; Timer/Counter0 Overflow
my_SPI: reti   ; Serial Transfer Complete
my_URXC: reti   ; USART, Rx Complete
my_UDRE: reti   ; USART Data Register Empty
my_UTXC: reti   ; USART, Tx Complete
my_ADCC: reti   ;   ; ADC Conversion Complete
my_ERDY: reti   ;   ; EEPROM Ready
my_ACI: reti   ; Analog Comparator
my_TWI: reti   ; 2-wire Serial Interface
my_SPMR: reti   ; Store Program Memory Ready


В принципе... если у меня есть несколько вариантов на один вектор
обработки и несколько подпрограмм требующих быстрого переключения...
Тогда где-нибудь храню адреса тех подпрограмм а по точке вектора
ставлю:

Код:

URXCaddr_r: ijmp   ; USART, Rx Complete
UDREaddr_r: ijmp   ; USART Data Register Empty
UTXCaddr_r: ijmp   ; USART, Tx Complete

при этом надо позаботиться о предварительной загрузке прикладных адресов
в Z регистр, что обеспечит возможность запуска нескольких вариантов
подпрограмм для каждого из прерываний.

для аппаратной поддержки возможны и "обратные" варианты - когда основная
таблица в бутлоадере, а "софтовая" в любом месте прикладной программы.

[Starichok51]

а мне нужен, как раз, аппаратный перенос таблицы векторов.
ну вот смотри.
записываем в МК бутлоадер. вся остальная память, начиная с нулевого адреса, до бутлоадера чистая.
а мне нужно, чтобы работали прерывания, когда с нулевого адреса таблица не заполнена.
к примеру, я пишу:

.org SECONDBOOTSTART
rjmp nachalo

.org URXCaddr + SECONDBOOTSTART ; адрес прерывания USART, Rx Complete
rjmp USART_Rx_Complete ; прием готов
nop
rjmp USART_Tx_Complete ; передача готова

nachalo:
ldi R26, 1<<IVCE
out GICR, R26
ldi R26, 1<<IVSEL
out GICR, R26

таким образом, я прописываю нужные вектора со смещением на начало и делаю перенос таблицы в область бутлоадера.
ранее, когда я это пробовал сделать, видимо, я допустил какую-то ошибку и у меня не происходил перенос таблицы векторов.
вчера вечером сделал тестовый текст, и тоже допустил, видимо, эту же ошибку, и у меня перенос не работал.
а сейчас с утра нашел ошибку и исправил. и теперь у меня прекрасно работают прием и передача по новым векторам в области загрузчика.
проверил - связь с компом теперь работает замечательно.
правда, мне уже это не надо, так как я уже в загрузчике обошелся без прерываний и сделал программный анализ флага RXC на приеме и анализ флага UDRE при передаче.
получилось, что я сам был виноват и зря тебя напрягал с вопросами. но все равно спасибо за потраченное на меня время.

[akl]

А почему не как обычно?

Код:

nachalo:
   ldi R26, 1<<IVCE
   out GICR, R26

   SBR   R26,1<<IVSEL
;  ldi R26, 1<<IVSEL
   out GICR, R26


[Starichok51]

а потому, что в даташите сказано, что при записи IVSEL нужно установить IVCE в ноль.
и даже там есть такой пример.

[BOB51]

К сожалению я на АВРках с бутом и самопрограммированием пока не практиковался...
Посему еще один нюанс упустил...

Касается он бит BLB02:01 и BLB12:11...
Судя по документации той же меги8А с их помощью проводится защита от исполнения подпрограмм обслуживания прерываний, расположенных в "чужой" относительно основной таблицы прерываний области.
Таблица векторов в области памяти целевой программы.
Защита от доступа к целевой программе со стороны подпрограмм обработчиков прерываний, расположенных в области бутлоадера выполняют BLB12:11
Если защита включена, то адрес перехода, размещенный в таблице векторов которая находится в области адресов целевой программы, и указывающий на область бутлоадера будет игнорироваться т. е. подпрограмма - обработчик, размещенная в области бутлоадера и рассчитанная на исполнение как часть вызова из целевой программы не запустится.

Аналогично действуют и биты BLB02:01 — только по отношению бутлоадера.
Если основная таблица в области бутлоадера и в ней адресован обработчик из области целевой программы то такой обработчик будет блокирован.

Однако... предполагаю что...
Аппаратные средства отслеживают только адрес в основной таблице векторов... и то при его явном указании в команде (требует проверки вариант с IJMP вместо JMP addr).

Теоретически если в той же области, где расположена основная таблица сделать дополнительную таблицу-обманку и уже из нее вызывать «чужеродный» обработчик вполне вероятен вариант исполнения. "Подставной вектор" то уже будет "в своей" для защит области...
Однако это предположение надо практическим тестом проверить...
Пока в планах у меня такая проверка не стоит, но интересненько...

[Starichok51]

я про все локи уже давно прочитал в даташите.
все твои дополнительные таблицы не являются аппаратными. все равно переходы на обработчики прерываний будут делаться из основной аппаратной таблицы.
я вот что подумал, что при переходе из загрузчика в приложение сначала перемещенную таблицу нужно вернуть на свое место с нулевого адреса, а уж потом сделать переход на нулевой адрес.

[BOB51]

Вопрос как опознается блокировка.
Т. Е. Какой базовый принцип.
Ведь запрета на обращение к простым подпрограммами из "чужой области" блокировка не ставит.
Иначе были бы блокированы и подпрограммы с вызывающим CALL/JMP ADR а в даташитах про то ни слова.
Посему запрет блокировки касается только фиксированных ячеек области векторов прерываний.
В других ячейках контроль адреса не проводится.
Предположим, что при установленной защите в ячейке с вектором стоит адрес передачи управления в свою же область адресного пространства. Для системы защиты это разрешенный переход (и начало обработки прерывания)... А уже там стоит вторая переадресация "в запретную зону". Вот такой вариант в принципе вполне возможен.
Проверку и без бутлоадера можно попробовать сделать... Чисто из " спортивна интересу"...

[BOB51]

Прикупил жирну адуринку...
mega2560 pro... Вроде бы и неплохая базовая платка -относительно малогабаритная...
Только вот пригляделся -
а на всего этого монстра с количеством под 70 линий
ВСЕГО ТРИ КОНТАКТА "ОБЩИЙ"(GND)!!!

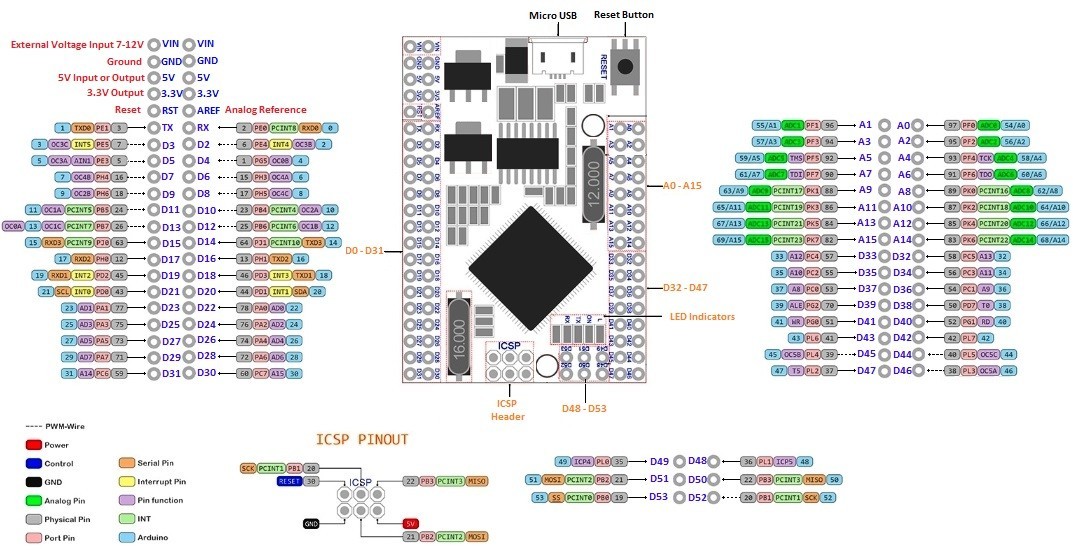

https://img.radiokot.ru/files/20529/3eugnlk41u.jpg
Как-то уж совсем неудобственно, особо при заявленном выходном токе стабилизаторов до 800мА...
Для сигналов и силовых обратный проводок один (максимум два) на всю платку...
ПЕЧАЛЬКА однако...

[ARV]

а сигналы, тем более, силовые и должны в одну точку сходиться, так что все нормально.

[BOB51]

Так не факт, что на платке общий слой...
Силовые и сигнальные что от источника питания, что от нагрузок/источников сигнала и все в один контакть...
хотя бы еще парочку поставили... Силовые то можно и через "общий +" затянуть. Мне больше интерес был для подключения параллельного ОЗУ (23я серия похоже таки из области фантастики по местным условиям).
Ну да и на том... сойдет... Все равно пока "на отлежку" в кащеев сундук.

[главный колбасист]

А вот посмотрите,какая шняга интересная.
https://forum.cxem.net/index.php?/topic ... nt=3938993
Можно же перенести прошивку (дизассемблировать,т.к исходника не дал) на другой МК ?
например мега8 ? их у меня полно,а тини44 нет.

[BOB51]

При наличии документации на те RW1990 можно под любой МК программу сделать...
Да и в сети полно всяких самоделок на разных АВРкахи адуринах...

Кстати... Для программирования далласов можно использовать аппаратную начинку DS2480...
"...
Supports 12V EPROM Programming and
Stiff 5V Pullup for Crypto iButton, Sensors
and EEPROM
..."

DS2480b_new.pdf

(409.69 KiB) Скачиваний: 5

Последний раз редактировалось BOB51 Вс апр 07, 2024 08:52:00, всего редактировалось 1 раз.

[electroget]

Доброго времени суток.

Накропал вот такой код для Ардуины:

#include <EEPROM.h>

int address = 0; // Переменная для хранения адреса
byte value1 = B00001111; // Переменная для хранения значения 1
byte value2 = B10101010; // Переменная для хранения значения 2

void setup() {
Serial.begin(115200);

EEPROM.put(address, value1); // Записать значение value1 в ячейку с адресом 0

address += 1; // Корректируем адрес

EEPROM.put(address, value2); // Записать значение value2 в ячейку с адресом 1

// Обнуляем переменные
address = 0;
byte value1 = 0;
byte value2 = 0;

// Получаем данные из EEPROM
EEPROM.get(address, value1);
address += 1; // Корректируем адрес
EEPROM.get(address, value2);
Serial.println( value1, BIN); // Вывести полученное значение 1
Serial.println( value2, BIN); // Вывести полученное значение 2
}
void loop() {}

В результате выполнения кода:
Монитор СОМ порта выдаёт:

07:40:53.677 -> 1111
07:40:53.677 -> 10101010

Почему вместо положенного байта 00001111 монитор показывает 1111?

[BOB51]

Так что положили, то и получили.
Значения переменных как были так и остались
Относительно "пропавших лидирующих нулей" - это особенности вывода на печать (функции обработчика перекодировки опции BIN, HEX в print) - аналогия гашения старших незначащих нулей на разнообразных индикаторах.
Для контроля можете выставить HEX - хотя и там "лидирующий нуль" может не воспроизводиться если формат отличается от 0xNN.

[electroget]

BOB51 писал(а):

Относительно "пропавших лидирующих нулей" - это особенности вывода на печать

Так это что, это он всегда будет и справа и слева в байте нули обрезать как ему вздумается?
Но тогда ещё вопрос. Реальный код будет чтение из массива и запись байт в порты (У Ардуины 2560 можно байты сразу целиком в порты выводить) Я собираюсь потом этот прочитанный байт 00001111 в порт выводить, он мне его в порт как выведет? Где окажется младший бит если нулей нет?

[veso74]

Нет проблем, он отправится туда, где ему место по весу битов.

[electroget]

Вот код при чтении байт из массива:

#include <avr/io.h>
#include <EEPROM.h>

byte EEMEM dataArray_addr[16];
void setup() {
Serial.begin(115200);

// объявляем массив
byte dataArray[16] = {B00000001, B00000010, B00000100, B00001000,
B00010000, B00100000, B01000000, B10000000,
B01111111, B10111111, B11011111, B11101111,
B11110111, B11111011, B11111101, B11111110};
//
EEPROM.put((byte)&dataArray_addr, dataArray);
// объявляем откуда будем читать
byte dataArray_read[16];
// читаем точно так же, как писали
EEPROM.get((byte)&dataArray_addr, dataArray_read);
EEPROM[0] += 1;
// проверяем данные
Serial.println(dataArray_read[0], BIN);
Serial.println(dataArray_read[1], BIN);
Serial.println(dataArray_read[2], BIN);
Serial.println(dataArray_read[3], BIN);
Serial.println(dataArray_read[4], BIN);
Serial.println(dataArray_read[5], BIN);
Serial.println(dataArray_read[6], BIN);
Serial.println(dataArray_read[7], BIN);
Serial.println(dataArray_read[8]), BIN;
Serial.println(dataArray_read[9]), BIN;
Serial.println(dataArray_read[10], BIN);
Serial.println(dataArray_read[11], BIN);
Serial.println(dataArray_read[12], BIN);
Serial.println(dataArray_read[13], BIN);
Serial.println(dataArray_read[14], BIN);
Serial.println(dataArray_read[15], BIN);
}
void loop() {}

Здесь монитор СОМ порта показывает дичь вообще полную:

09:04:58.892 -> 1
09:04:58.892 -> 10
09:04:58.892 -> 100
09:04:58.892 -> 1000
09:04:58.892 -> 10000
09:04:58.892 -> 100000
09:04:58.892 -> 1000000
09:04:58.892 -> 10000000
09:04:58.892 -> 127
09:04:58.892 -> 191
09:04:58.892 -> 11011111
09:04:58.892 -> 11101111
09:04:58.892 -> 11110111
09:04:58.892 -> 11111011
09:04:58.892 -> 11111101
09:04:58.892 -> 11111110

Откуда взялись значения 127 и 191?
Я ни разу не программист, но дело и не в программировании вовсе, я просто не понимаю как он всё это интерпретирует при выводе данных.

[veso74]

При печать старшие биты, равные 0, не отображаются.

Спойлер

Можете организовать собственный "правильной" печать. Код немного длинный, но все для теста.
Напр.:

Код:

  value1 = EEPROM.get(address, value1);

  Serial.print("0b");

  if (value1 < 128)
    Serial.print('0');

  if (value1 < 64)
    Serial.print('0');

  if (value1 < 32)
    Serial.print('0');

  if (value1 < 16)
    Serial.print('0');

  if (value1 < 8)
    Serial.print('0');

  if (value1 < 4)
    Serial.print('0');

  if (value1 < 2)
    Serial.print('0');

  if (value1 < 1)
    Serial.print('0');

  Serial.println(value1, BIN);

---

electroget писал(а):

...
Откуда взялись значения 127 и 191?

Перепутали две строки выше. Поместите BIN в скобки.

Последний раз редактировалось veso74 Вс апр 07, 2024 09:15:26, всего редактировалось 2 раз(а).
