Поиск компонентов для ПП

[DM/92]

Здравствуйте.
Подобной темы не нашел, но если есть, то прошу перенести это сообщение туда.
Часто бывает, что нужно знать название и место продажи какого-нибудь компонента, монтируемого на ПП. И вот с этим иногда возникают проблемы.

Например, сейчас ищу наименование и ссылку (желательно на Али) на маленький ползунковый или на поворотный переключатель (чем меньше он займет места на плате, тем лучше!). Т.е. это не "микропереключатель", под которым часто понимаются концевики, и не маленькая тактовая кнопка, которую ставят в мобильные телефоны. Этот переключатель фиксируется в новом состоянии.
На LCSC нашел некое подобие того, что мне нужно (раз и два). Но на Али пока не удалось найти подобные лоты, да и их размеры великоваты. Кто-нибудь знает, где такое продается, и есть ли варианты поменьше?

[Starichok51]

плохо ты искал.
вот, я моментально нашел на Али: https://aliexpress.ru/item/100500393885 ... 4a63V8EeHt
это я нашел на 3 положения. а на сколько положений тебе надо, ты не сказал.

[Alexey1969]

https://aliexpress.ru/item/100500414476 ... 8180598979

[DM/92]

Starichok51, эти я видел, они большие. Нужно что-нибудь 5х5 мм или около того и не высокое.

Добавлено after 2 minutes 22 seconds:
Alexey1969, спасибо, это примерно то, что нужно! Интересно, есть ли еще мельче. По идее, в таких механизмах ничего сложного нет, почему их так не хотят масштабировать в меньшую сторону...

[Alexey1969]

Увы, меньше не нашел. Мне тоже нужно было что то мелкое для нечастых переключений

[Aladdin]

Я вот такие однажды купил. Вообще крохотные, не ожидал даже… Кнопа с фиксацией.
https://aliexpress.ru/item/400067872230 ... 5858653192

[DM/92]

Aladdin, у этих вертикальный габарит большущий...
Всем спасибо за ссылки! Не могу пока поставить плюсы в репутацию, т.к. только сегодня зарегистрировал этот аккаунт

[vlasovzloy]

А как часто будет переключаться? Мб три штырька и перемычку туда? Часто такое видел

[phalanx]

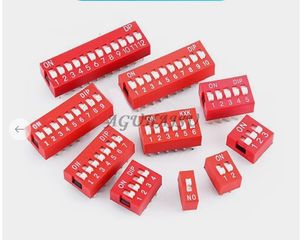

Может такое имелось в виду:

https://aliexpress.ru/item/400108035244 ... 4aa6PMQ21J

или такое:

https://aliexpress.ru/item/400091967278 ... 4aa6cbJ3O9

Вложения


(20.9 KiB) Скачиваний: 241


(13.57 KiB) Скачиваний: 236

[АлександрЛ]

(имхо) ищется по названию:
"SMD Slide Switches"
https://aliexpress.ru/wholesale?SearchT ... e+Switches
или
"SMD Rotary Switches"
Вот только поворотный переключатель, минимально, который попался- 7х7 мм..
https://aliexpress.ru/item/33042562455.html
https://aliexpress.ru/item/1005003062656754.html
https://aliexpress.ru/item/1005002928422757.html
https://aliexpress.ru/item/1005005035036213.html
https://aliexpress.ru/item/33004109777.html
А ТС-у нужен поворотный переключатель 5х5 мм..

[DM/92]

vlasovzloy, phalanx, АлександрЛ,

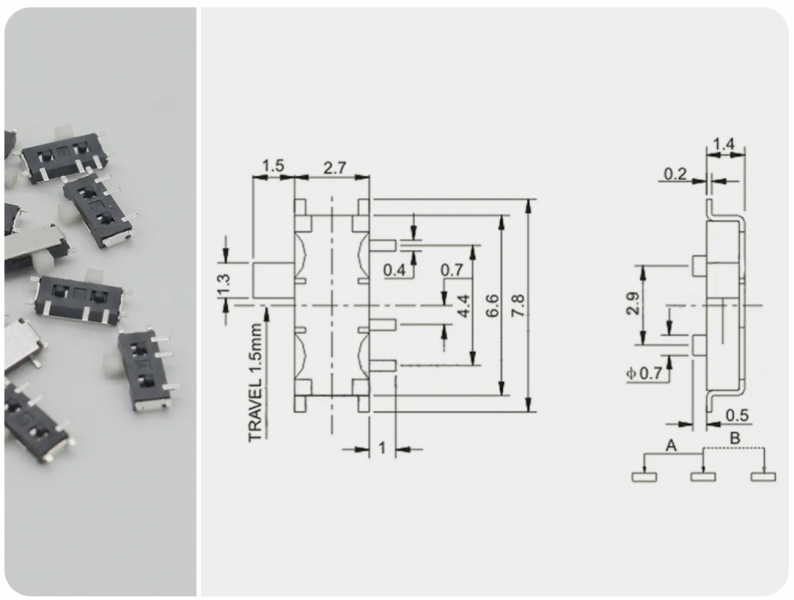

Я вчера купил вот такой переключатель. Его можно отнести к модели IS-1290A-W. Есть и еще одна похожая модель MSK-12C01. Формально у них разные размеры, но с точностью до погрешности производства ПП они будут идентичны, т.е. взаимозаменяемы, если я правильно все увидел. Максимальные габариты примерно 7.8 х 5.2, но реальные ощутимо меньше, т.к. между тонкими ножками и рядом со слайдером вполне можно установить еще какие-нибудь мелкие SMD компоненты, да и торцевые ножки можно отрезать, уменьшив длину на миллиметр, т.к. они либо не участвуют в коммутации, либо дублирующие. И пока ничего более мелкого я не нашел. Но что-то мне подсказывает, что и это не предел))

[Sergi]

Похож на переключатель камеры от телефона SE K850i . Там на три положения. В фонарик ставил. Размер корпуса 8*4мм.

[vlasovzloy]

Точно в старых телефончиках планшетиках можно поискать. На некоторые есть сервисмануалы, там наверняка указаны наименования

Добавлено after 1 minute 44 seconds:
А чо датчик хола если? Магнит в корпус встроить поворачивалку?

Добавлено after 13 minutes 59 seconds:
На леново в560 переключатель вайфай. Но чото не гуглится SW-SLIDE3-3-GP

[АлександрЛ]

да и торцевые ножки можно отрезать, уменьшив длину на миллиметр, т.к. они либо не участвуют в коммутации, либо дублирующие.

Спойлер

"Торцевые ножки", на самом деле, это "крепёжные ушки"
Этими частями переключателя обеспечивается механическое крепление корпуса переключателя к плате.

[phalanx]

А как часто будет происходить переключение? Собственно задача не описана. Самый маленький переключатель на ПП, это специально подготовленные для этого участки дорожек, которые можно перерезать, или контактные площадки для SMD-перемычек любого типоразмера, которые можно впаивать-выпаивать, или комбинацию их. Даже от номинала резистора какая-то уставка может зависеть ( например свободный вход на АЦП имеется ), Вы-бы описали, чего конкретно сейчас хотите добиться.

[DM/92]

phalanx, цель - первичная настройка прибора без специального инструмента (без паяльника, без ножа). Т.е. число переключений за жизнь устройства в лучшем случае должно исчисляться единицами. Потому ушки тоже не нужны, АлександрЛ ))
vlasovzloy, интересная мысль!

[vlasovzloy]

Если с холом делать, то можно светодиод смд на него же повесить для индикации сервисного режима. Да и магнит можно с собой принести

[АлександрЛ]

число переключений за жизнь устройства в лучшем случае должно исчисляться единицами. Потому ушки тоже не нужны,

Ну, ну.. А потом, когда этот переключатель отвалится вместе с дорожками и выводами- вы поймёте, зачем нужны ручки ушки..
