Настенные часы – термометр (далее – часы) выполнены на базе микроконтроллера PIC16F684, который управляет светодиодным драйвером MAX7219. Управление индикаторами осуществляется через драйверы ULN2803 и TD62783APG. В качестве индикаторов (под них разработана печатная плата) используются семи сегментные светодиодные индикаторы (E13001) красного свечения с высотой знака 75мм.
Тактирование и отсчет времени осуществляется с помощью современных и высокоточных часов реального времени на DS3231.
В качестве датчика температуры используется цифровой датчик температуры DS18b20. Длина кабеля -5 метров.
Диапазон измерений датчика DS18b20 от –55°C до +125°C и точностью 0.5°C в диапазоне от –10°C до +85°C.
На индикаторы выводится время в формате 24, температуру наружную с выносного датчика или внутреннюю с датчика температуры встроенного в DS3231, на выбор. На индикаторах в процессе работы осуществляется гашение незначащих нулей в показаниях.
Настройка часов осуществляется с помощью кнопок управления «Режим», «Выбор», «Установка» и «Порог яркости».
Функционал часов следующий:
- регулировка яркости индикаторов для дневного и ночного режима отображения (по 8 градаций);
- настройка раздельного времени отображения показаний часов и температуры в диапазоне от 2 до 9 секунд;
- автоматическая и ручная регулировка яркости индикаторов в зависимости от освещенности в помещении;
- настройка часов и минут с возможностью пуска по сигналам точного времени;
- возможность отображения ТОЛЬКО значения времени или температуры;
- настройка порога яркости индикаторов для ручного режима;
- резервное питание (CR2032) для автономного питания RTC;
- возможность выбора отображения температуры как с внешнего датчика температуры (DS18b20), так и с встроенного в часы реального времени (DS3231).

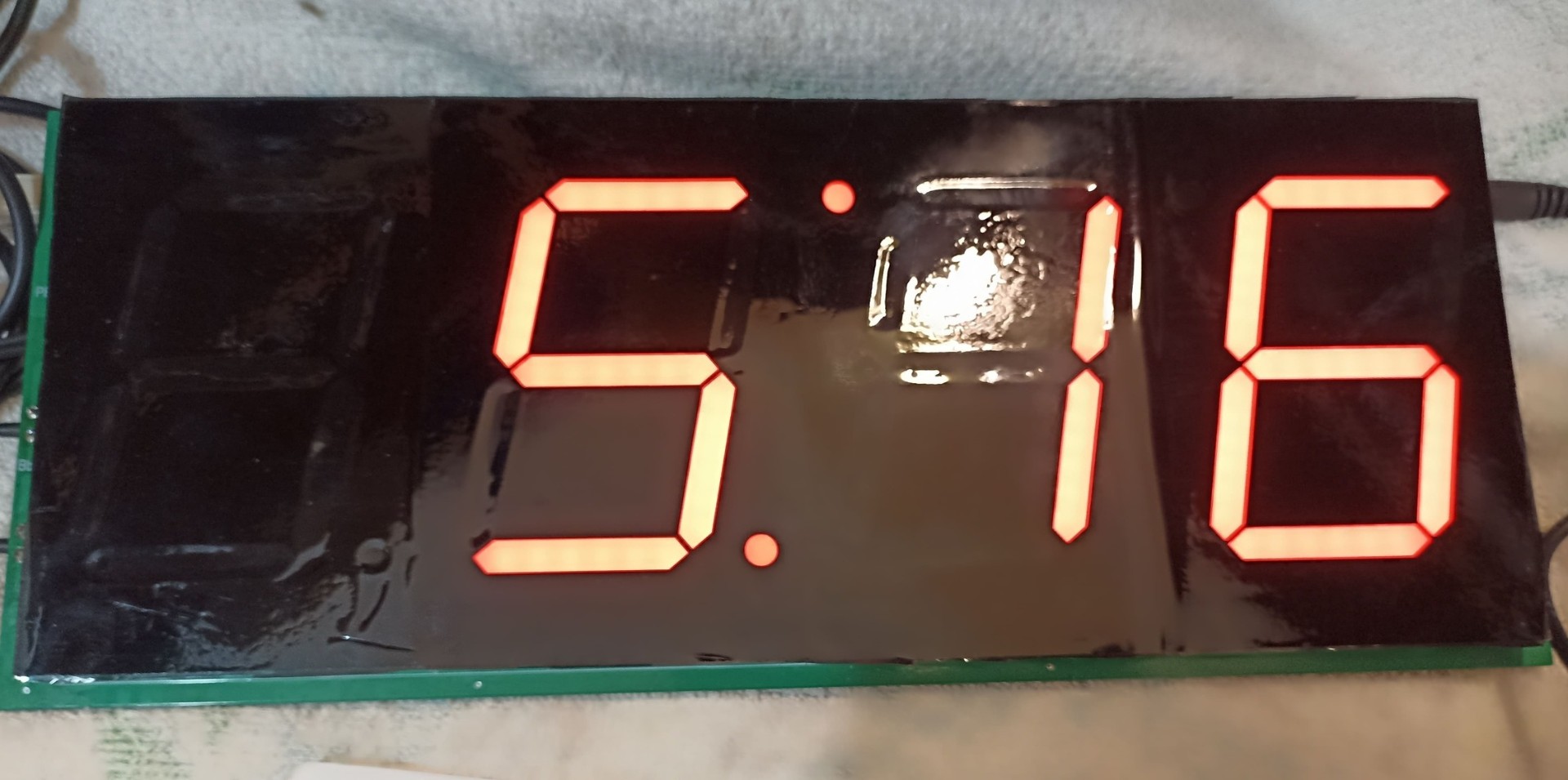

Фото прилагается, видео работы можно посмотреть по ссылке.
https://disk.yandex.ru/i/7UQ9xERbD1nkIgЦена - 2500 руб. Территориально Алтай. Отправлю ТК или почтой. Доставку оплатите сами при получении.
Заинтересовавшимся писать в ЛС.
