Платы глубинного МД ВоТоН.
Чт фев 16, 2023 20:34:58
Многие знают о таких глубинных металлоискателях как ТМ 808 - частота 12,5 кГц и Джемини 3 - частота 81.9 кГц.
Приборы интересные, но громоздкие, дорогие и не предназначены для поиска МЕЛКИХ предметов. Обнаруживают только крупные предметы и на большей шглубине, чем классические приборы!
3 сезона копа, проводились эксперименты и опыты по созданию чего-то подобного как ТМ 808 - частота 12,5 кГц и Джемини 3 - частота 81.9 кГц ,но более мелких размеров.Был разработан мд ВоТоН.
состоящий из раздельных приёмника и передатчика.большинство магазинных приборов имеют глубину обнаружения 2-2,5 диаметра катушки. С катушкой диаметром 30 см макс глубина составит не более 80 см.
Как показали испытания приборы такого типа (приёмник+передатчик) имеют макс глубину обнаружения = длинна витка катушки х 3.14.Прибор работает с катушками диаметр 16 см
длинна витка = 50 см.Крупный предмет по воздуху более 200 см, в грунте - 150 см.На частоте 12,5 кгц на предмет весом менее 1 - 1,5 кг прибор не реагирует.
На частоте 125 кгц на предмет менее 4-5 кг не реагирует.Ни каких гвоздей и пробок, только крупные предметы.В приоритете работа на выбитых местах. Ходили в паре с магазинным....
По количеству находок магазинный поболее, но по общему весу ВоТоН вне конкуренции. Подкладка под жд рельсу прибор видит 45-50 см.(есть видео).Опорный каток от трактора(коматцу) весом 130 кг обнаруживает на глубине более 1 метра.
общие характеристики:
передатчик -
рабочая частота от 12,5 до 125 кгц.
мощность не менее 150 мвт.
модуляция амплитудная 200-400 гц. не менее 50 %.
катушка диаметр = 160 мм.(под коп лопатой)
ток потребления мах 45 ма.
напряжение питания 4 - 9 вольт.(2 литиевых акб 18650).
плата размеры 20х45 мм высота 18 мм.
цена 2500 руб.в комплекте настроенная плата в сборе и катушка.
приёмник:
2 типа. 1 диапазон = 12,5 - 65 кгц.2 диапазон 65-125 кгц.
катушка 160 мм.
чувствительность около 300 мкв.отстройка от грунта.
напряжение питания 6 - 9 вольт.(2 литиевых акб 18650).
плата размеры 30х50 мм высота 18 мм.
выходная мощность нч не менее 0,75 вт
ток потребления в пиках более 100 ма.
цена 3500 руб.в комплекте настроенная плата в сборе. катушка, динамик и регуляторы.
расстояние между катушками 120 см.подобрано эксперементально,что бы ходить как с обычным прибором.
максимум под катушкой.оптимальные частоты поиска 75 - 125 кгц.
возможно применение катушек любого диаметра, например с катушкой диаметром 50 см будет макс глубина около 5 метров.
прибор в сборе масса = 1,3 кг.
плиту перекрытия в квартире видит 125 см!могу отправить видео.сколько см видит ваш прибор?
отправлю любым удобным способом.
вопросы в теме.
связь личка.
почта tolyan-delovoi@mail.ru
форумчанам напишу вотсап.
Приборы интересные, но громоздкие, дорогие и не предназначены для поиска МЕЛКИХ предметов. Обнаруживают только крупные предметы и на большей шглубине, чем классические приборы!
3 сезона копа, проводились эксперименты и опыты по созданию чего-то подобного как ТМ 808 - частота 12,5 кГц и Джемини 3 - частота 81.9 кГц ,но более мелких размеров.Был разработан мд ВоТоН.
состоящий из раздельных приёмника и передатчика.большинство магазинных приборов имеют глубину обнаружения 2-2,5 диаметра катушки. С катушкой диаметром 30 см макс глубина составит не более 80 см.
Как показали испытания приборы такого типа (приёмник+передатчик) имеют макс глубину обнаружения = длинна витка катушки х 3.14.Прибор работает с катушками диаметр 16 см
длинна витка = 50 см.Крупный предмет по воздуху более 200 см, в грунте - 150 см.На частоте 12,5 кгц на предмет весом менее 1 - 1,5 кг прибор не реагирует.
На частоте 125 кгц на предмет менее 4-5 кг не реагирует.Ни каких гвоздей и пробок, только крупные предметы.В приоритете работа на выбитых местах. Ходили в паре с магазинным....
По количеству находок магазинный поболее, но по общему весу ВоТоН вне конкуренции. Подкладка под жд рельсу прибор видит 45-50 см.(есть видео).Опорный каток от трактора(коматцу) весом 130 кг обнаруживает на глубине более 1 метра.
общие характеристики:
передатчик -
рабочая частота от 12,5 до 125 кгц.
мощность не менее 150 мвт.
модуляция амплитудная 200-400 гц. не менее 50 %.
катушка диаметр = 160 мм.(под коп лопатой)
ток потребления мах 45 ма.
напряжение питания 4 - 9 вольт.(2 литиевых акб 18650).
плата размеры 20х45 мм высота 18 мм.
цена 2500 руб.в комплекте настроенная плата в сборе и катушка.
приёмник:
2 типа. 1 диапазон = 12,5 - 65 кгц.2 диапазон 65-125 кгц.
катушка 160 мм.
чувствительность около 300 мкв.отстройка от грунта.
напряжение питания 6 - 9 вольт.(2 литиевых акб 18650).
плата размеры 30х50 мм высота 18 мм.
выходная мощность нч не менее 0,75 вт
ток потребления в пиках более 100 ма.
цена 3500 руб.в комплекте настроенная плата в сборе. катушка, динамик и регуляторы.
расстояние между катушками 120 см.подобрано эксперементально,что бы ходить как с обычным прибором.
максимум под катушкой.оптимальные частоты поиска 75 - 125 кгц.
возможно применение катушек любого диаметра, например с катушкой диаметром 50 см будет макс глубина около 5 метров.
прибор в сборе масса = 1,3 кг.
плиту перекрытия в квартире видит 125 см!могу отправить видео.сколько см видит ваш прибор?
отправлю любым удобным способом.
вопросы в теме.
связь личка.
почта tolyan-delovoi@mail.ru
форумчанам напишу вотсап.

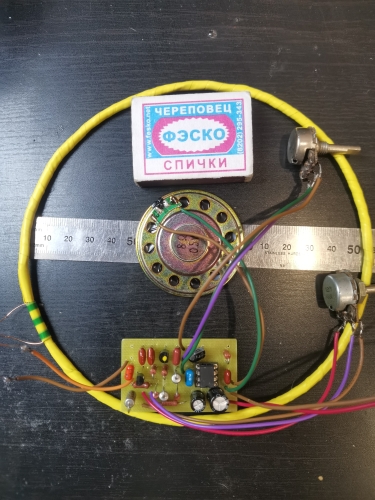

- Вложения
-
- IMG_20230217_001216.jpg
- (174.04 KiB) Скачиваний: 130
-
- IMG_20230216_235855.jpg
- (172.6 KiB) Скачиваний: 100
Re: Платы глубинного МД ВоТоН.
Пн фев 20, 2023 19:21:26
вот самая бюджетная версия прибора ВоТоН.
передатчик собран на микросхеме К561ЛА7\ЛЕ5.размеры 22,5х42,5 мм.высота 18 мм.
рабочие частоты от 32,768кгц(часовой кварц) до 150 кгц - задаётся кварцевым резонатором.
нч генератор на RC элементах частота 200--400 гц. модуляция АМ не менее 50 %.
вых мощность вч не менее 100 мвт.питание 4-9 вольт.ток потребления мах 40 ма.питание 2шт акб 18650.
приёмник на 2 й диапазон.собран на микросхеме ТА7642 унч TDA2822M.отстройка от грунта.размеры 30х50 мм.высота 18 мм.
рабочие частоты 75 - 150 кгц(на более низких частотах падает усиление та7642).питание 4-9 вольт.2шт акб 18650.
мощность нч не менее 0,5 вт.ток потребления в пиках более 100 ма.
катушки диаметр 160 мм.коэфициент по глубине примерно 2,2 те катушка 16 см,длина витка 50 см,макс глубина не более 50х2,2 = 110 см в грунте!
применив катушку диаметром 25 см макс глубина работы в грунте = не менее 170 см.естественно крупняк.
на фото вариант на частоту 100 кгц.видит предметы от 2-3х кг и более.
цена за комплект 4000 руб.
отправлю любым удобным способом.фото и видео инструкции по сборке и настройке прилагаются.
отправка из новосибирска.
ещё есть одна особенность приборов такого типа которая помогла мне на спор выиграть много дорогих коньяков и виски......можно закопать в землю железяку и сверху положить сетку рабицу,даже несколько слоёв и прибор обнаружит под сеткой закопанное ранее.другие типы приборов на такое не способны!
передатчик собран на микросхеме К561ЛА7\ЛЕ5.размеры 22,5х42,5 мм.высота 18 мм.
рабочие частоты от 32,768кгц(часовой кварц) до 150 кгц - задаётся кварцевым резонатором.
нч генератор на RC элементах частота 200--400 гц. модуляция АМ не менее 50 %.
вых мощность вч не менее 100 мвт.питание 4-9 вольт.ток потребления мах 40 ма.питание 2шт акб 18650.
приёмник на 2 й диапазон.собран на микросхеме ТА7642 унч TDA2822M.отстройка от грунта.размеры 30х50 мм.высота 18 мм.
рабочие частоты 75 - 150 кгц(на более низких частотах падает усиление та7642).питание 4-9 вольт.2шт акб 18650.
мощность нч не менее 0,5 вт.ток потребления в пиках более 100 ма.
катушки диаметр 160 мм.коэфициент по глубине примерно 2,2 те катушка 16 см,длина витка 50 см,макс глубина не более 50х2,2 = 110 см в грунте!
применив катушку диаметром 25 см макс глубина работы в грунте = не менее 170 см.естественно крупняк.
на фото вариант на частоту 100 кгц.видит предметы от 2-3х кг и более.
цена за комплект 4000 руб.
отправлю любым удобным способом.фото и видео инструкции по сборке и настройке прилагаются.
отправка из новосибирска.
ещё есть одна особенность приборов такого типа которая помогла мне на спор выиграть много дорогих коньяков и виски......можно закопать в землю железяку и сверху положить сетку рабицу,даже несколько слоёв и прибор обнаружит под сеткой закопанное ранее.другие типы приборов на такое не способны!

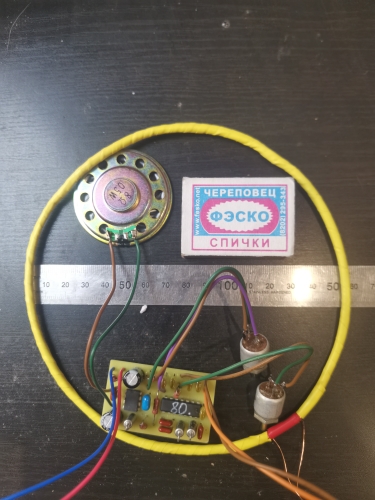

- Вложения
-
- IMG_20230220_221835.jpg
- (178.41 KiB) Скачиваний: 84
-
- IMG_20230220_222454 (1).jpg
- (202.64 KiB) Скачиваний: 70
Re: Платы глубинного МД ВоТоН.
Пн фев 27, 2023 00:01:44
скоро начало сезона копа.
Re: Платы глубинного МД ВоТоН.
Вс мар 05, 2023 02:57:59
вот тема взятая как теоретическая основа проекта.
https://samodelkinu.blogspot.com/2021/0 ... st_18.html
и вот что больше всего понравилось = Комбинированный металлоискатель это прибор высокого класса, состоящий из передатчика и приемника.
испытана и собрана ещё одна версия,приёмник только одна микросхема.передатчик кварцованный,одна микросхема и 2 транзистора.мелких фото нет,крупные не вставляются.
названия микрохем не пишу,начнёте покупать,а барыги-барыги цены уже на всё задрали.
купившим платы или прибор даю схему,по желанию комплект проверенных микросхем запасом.
https://samodelkinu.blogspot.com/2021/0 ... st_18.html
и вот что больше всего понравилось = Комбинированный металлоискатель это прибор высокого класса, состоящий из передатчика и приемника.
испытана и собрана ещё одна версия,приёмник только одна микросхема.передатчик кварцованный,одна микросхема и 2 транзистора.мелких фото нет,крупные не вставляются.
названия микрохем не пишу,начнёте покупать,а барыги-барыги цены уже на всё задрали.
купившим платы или прибор даю схему,по желанию комплект проверенных микросхем запасом.
Re: Платы глубинного МД ВоТоН.
Пн мар 27, 2023 19:20:44
закончены и готовы к испытанию версии прибора для поиска особо крупных предметов.
рабочие частоты от 250 до 500 кГц.
ранее эксперименты на этих частотах не проводились.
рабочие частоты от 250 до 500 кГц.
ранее эксперименты на этих частотах не проводились.
