Печатные платы для сборки часов на светодиодных матрицах

[Wladimir_TS]

45-190

Мерцает только в режиме индикации при малой освещенности, в режиме теста не мерцает.

[Volfs]

Печатные платы получил! Качество плат отличное! К комплектации вопросов нет. идеально!
На сегодняшний день собрано два набора с жёлтыми и зелёными матрицами, запустил часы без проблем.
Фото собранного выложу чуть позднее.
Хочу искренне поблагодарить Александра, за оперативность и замечательный набор. Рекомендую!

[Volfs]

Загрузил фотки.

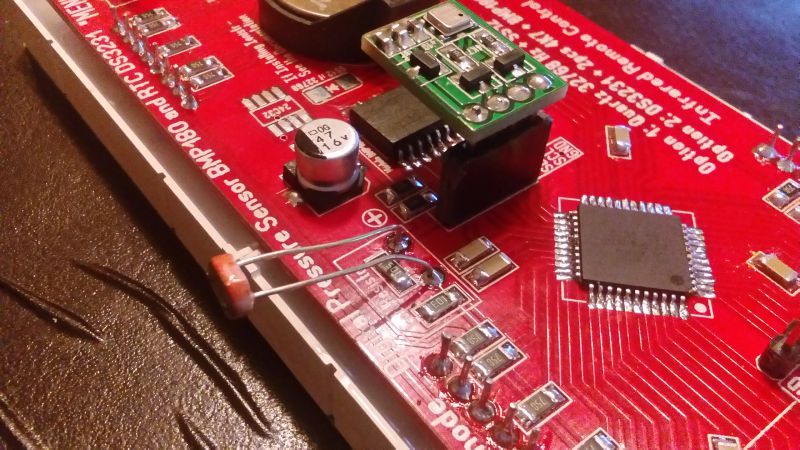

Установил разём для датчика давления

Смонтированная плата

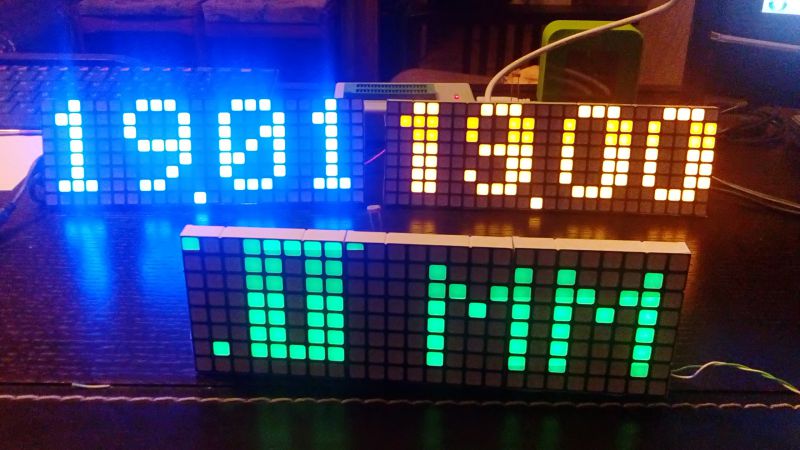

Три комплекта часов: Синие, Жёлтые, зелёные матрицы

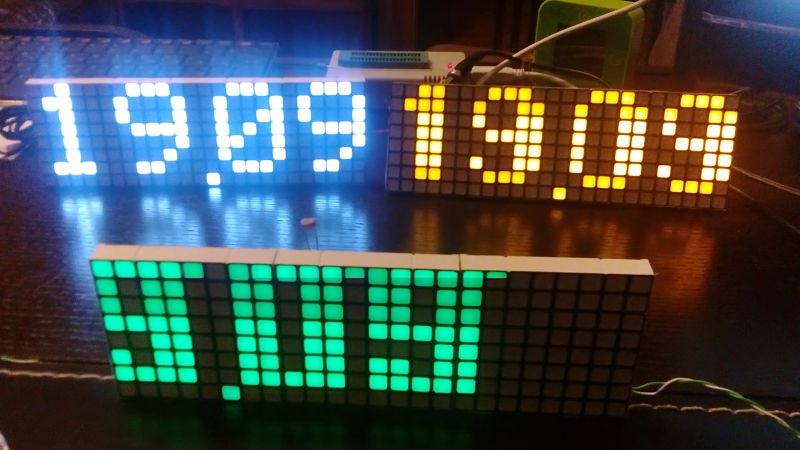

Три комплекта часов: Белые, Жёлтые, зелёные матрицы

Белые и синие на фотографии не слишком отличаются, очень не плохо выглядят белые!

[dark]

Alcxa, увидел у Вас на файлообменнике Украинскую версию прошивки M32+DS3231+BMP180. А можно попросить для Atmega16?

[alcxa]

Украинскую версию прошивки M32+DS3231+BMP180. А можно попросить для Atmega16?

Добавил.
Все прошивки лежат тут

Выложено несколько вариантов прошивок (для 16 и 32 мег функционал на 12/12/2015 одинаковый) и в том числе на украинском.
Разводки кроме стандартной следующие (в названии файла следующее сочетание букв):

Код:

PCB_OLED - Плата OLED с DIP корпусами
POV_OA   - Повернутые на 90 градусов ОА
LAY_1    - Нестандартные матрицы

Платки и комплектующие для сборки часов в наличии:

Спойлер

Матрицы с квадратными 6мм сегментами (общий катод):
ASR: super red 625-640nm 100mcd = 180р.
AA: amber 605-615nm 30mcd = 200р.
AY: yellow 590-600nm 60mcd = 200р.
AB: blue 465-475nm 145mcd = 250р.
APG: pure green 515-525nm 200mcd = 250р.
AW: white 6000-7500k 180mcd = 300р.
Также осталось несколько матриц ОК с круглыми 5мм красными сегментами = 140р.

Голые платки часов = 350р.
Голые платки датчика давления с преобразователем уровней = 50р.
Собранный и проверенный датчик давления = 300р.
При заказе больше одной платы часов - в подарок к каждой плате - голая платка датчика давления

Если нужна собранная и отлаженная - пишите в личку, договоримся...

комплект мелких smd компонентов 1206 (только резисторы и конденсаторы) = 50руб. (без электролитов и фоторезистора)
Полный комплект с круглыми 5мм сегментами и собранным датчиком давления (в комплекте прошитые AVRки и 2 DS18B20 и все детальки которые запаиваются на плату часов) = 1900р.
Пересылка Почтой России 1 классом от 200руб.

В наличии платки ревизий от 01/09 и 13/10 (отличие только в шелкографии) и возможностью различной комплектацией


Возможна отправка в Беларусь плат обычным заказным письмом.

[dark]

Alcxa, дякую!

[dina]

Здравствуйте alcxa! Не могли бы Вы пояснить по алгоритму давления? 1 цифры ,текущее давления.2 изменение давления,за какой период? 3 показание не понятно? Спасибо!

[alcxa]

пояснить по алгоритму давления? 1 цифры ,текущее давления.2 изменение давления,за какой период? 3 показание не понятно?

Сначала измеренное атм. давление, далее если оно выше или ниже 3мм от нормы показывается разница от нормального давления для текущей местности (данное значение в настройках корректируется), далее барическая тенденция, если больше 0,4 (в последней версии 6ти часовая)

[dina]

Спасибо!

[alcxa]

Вот прошивка для 32меги с радиодатчиком (схема и прошивка радиодатчика в архиве)

По платкам и комплектующим: все в наличии

Спойлер

Матрицы с квадратными 6мм сегментами (общий катод):
ASR: super red 625-640nm 100mcd = 180р.
AA: amber 605-615nm 30mcd = 200р.
AY: yellow 590-600nm 60mcd = 200р.
AB: blue 465-475nm 145mcd = 250р.
APG: pure green 515-525nm 200mcd = 250р.
AW: white 6000-7500k 180mcd = 300р.
Также осталось несколько матриц ОК с круглыми 5мм красными сегментами = 140р.

Голые платки часов = 350р.
Голые платки датчика давления с преобразователем уровней = 50р.
Собранный и проверенный датчик давления = 300р.
При заказе больше одной платы часов - в подарок к каждой плате - голая платка датчика давления

Если нужна собранная и отлаженная - пишите в личку, договоримся...

комплект мелких smd компонентов 1206 (только резисторы и конденсаторы) = 50руб. (без электролитов и фоторезистора)
Полный комплект с круглыми 5мм сегментами и собранным датчиком давления (в комплекте прошитые AVRки и 2 DS18B20 и все детальки которые запаиваются на плату часов) = 1900р.
Пересылка Почтой России 1 классом от 200руб.

[vlad465]

[Alex-2818]

alcxa Получил сегодня, упаковка отличная, комплектация в порядке, буду собирать!

[Alex-2818]

Собрал , часы работают как "часы"!!! Еще раз СПАСИБО Александру

[RustTrust]

Alcxa, посылку получил. Доволен как слон буду собирать в выходные. Спасибо большое!!!

[Alex-2818]

Мужики, где-то видел граф менюшки (не могу найти)! Может кто подскажет?
Всех с наступающим НОВЫМ 2016 ГОДОМ!!!

[alcxa]

Все в наличии (платки, матрицы и др. компоненты), кроме матриц с круглыми сегментами - бронь до 5 числа

Прошивки обновлены

где-то видел граф менюшки ....Может кто подскажет?

Че за менюшки???

[Alex-2818]

Да, меню было расписано, что нажимаем,куда попадаем.

[Oberon64]

Не могли бы вы уточнить что входит в самый полный комплект и стоимость всего этого дела на сегодняшний день?

[alcxa]

Не могли бы вы уточнить что входит в самый полный комплект

Чуть выше на 6 сообщений расписано:

Спойлер

......
Полный комплект с круглыми 5мм сегментами и собранным датчиком давления (в комплекте прошитые AVRки и 2 DS18B20 и все детальки которые запаиваются на плату часов) = 1900р.
+Пересылка Почтой России 1 классом от 200руб.

цена комплекта зависит от матриц, цвета и цены на матрицы по ссылке выше, вот перечень элементов которые паяются на плату:

т.е. на плате можно собрать классический вариант и дополнительно:
1. один из двух вариантов DC-DC
2. приемник ДУ на attiny13
3. вместо часового кварца можно поставить RTC DS3231
4. если запаян RTC то можно запаять датчик давления
Полная комплектация - это все эти 4 позиции (без часового кварца)
Схема:

Нет корпусов и блоков питания (подойдет любой 9-12В 0,5А с разъемом 5.5-2.1)
Вот фотки:

Спойлер

также еще тут лежат фотки от NickNI

PS: Почтовики с нового года подняли расценки

[Alex-2818]

Александр, когда ожидать выхода в свет радиодатчика?
