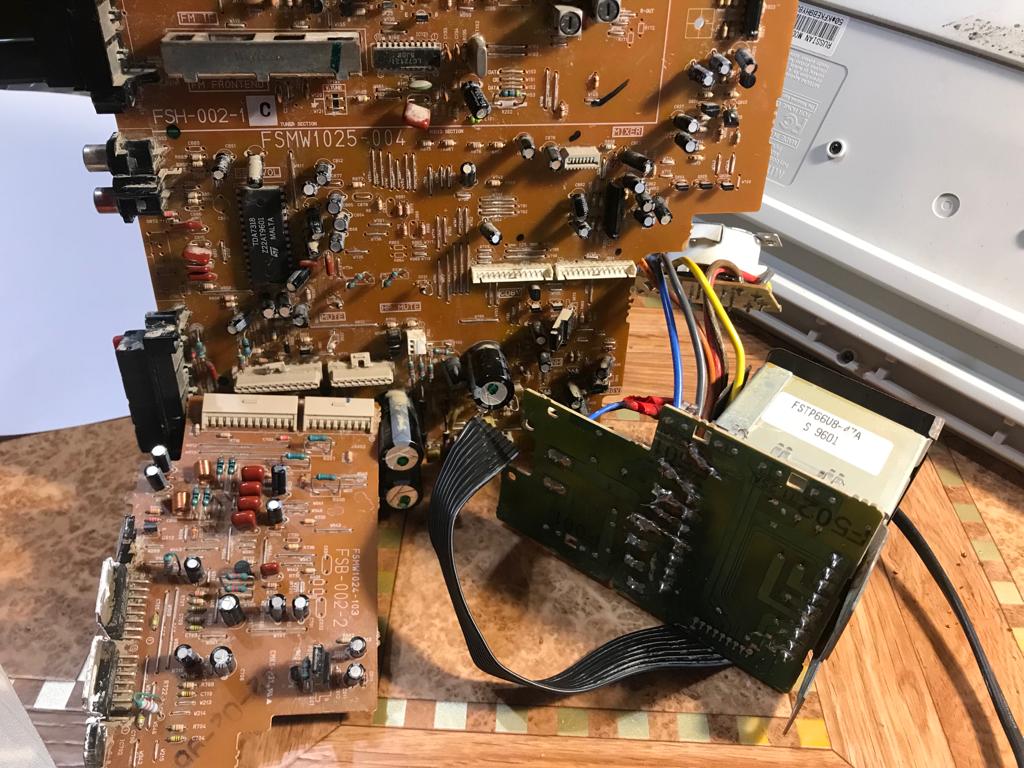

Всем привет. Выдрал из музыкального центра JVC, трансформатор и две платы. Думал на з/ч, но потом прочитал, что м/с толковые, и задумался об их применении. Трансформатор выдаёт три номинала питания, 2.6-0-2.6, 18-0-18 и 26-0-26. Все они, шлейфом заводятся на плату. На кондёрах БП, по 35в. Можно конечно спаять усилок по даташиту, но тут уже все спаяно, может даже рабочее. Вопрос, можно ли запустить этот набор молой кровью? Остатки музыкального центра доступны, но на расстоянии. Схем плат не нашел. Контакты разъёмов подписаны.

Вложения

PHOTO-2023-11-09-14-34-42 (2).jpg

(163.63 KiB) Скачиваний: 145


(110.39 KiB) Скачиваний: 104

PHOTO-2023-11-09-14-34-42 (1).jpg

(143.25 KiB) Скачиваний: 109

[Martian]

да, можно.

[Transkom]

Спасибо чувак! Теперь всё стало понятно!

[vlasovzloy]

Неплозиеиунч, там еще смотрю 7318 аудиопроцессор. Я бы поискал на форуме управлялку для нее, вобще бы красиво было

Добавлено after 52 seconds:
Неплохой унч

[Transkom]

Управлялка это хорошо, мне бы с начала запустить.

[As]

7295 - это "отбраковка" от 7294? Кроме меньшей мощности (и, соответственно, напряжения питания...) отличий не вижу...

[Transkom]

Согласен, читал. А запустить то как?

[alexsan]

https://ru.findic.com/price/tda7295-vQv ... l#spec_tab

[As]

Transkom писал(а):

Согласен, читал. А запустить то как?

Так в даташите и схема включения, и все управляющие сигналы описаны... Остается лишь глянуть, как остатки платы привести к максимальному соответствию даташита...

[Transkom]

Если бы я обладал такими знаниями, чтоб сложить даташит и плату без схемы, я бы тут давал советы, а не просил помощи. Как я понимаю, из разъёмов на большой плате, что то выходит, что то должно входить. Я предположил, что знающие люди, могут посоветовать, как закольцевать эти контакты. Кто может посоветовать как запустить комплект показанный на фото, прошу помочь, остальных прошу не флудить.

[As]

Ещё раз: берем даташит, в нем - схема включения и даже образец печатной платы. Берём свои огрызки - сравниваем. Отличия - приводим к даташитной схеме, лишнее можно отключить, недостающее - лучше добавить. Подаём питание, проверяем режимы, если в норме - подключаем нагрузку и сигнал на вход (можно хоть с любимого смартфона...) - слушаем... Это даже проще, чем ламповый усилитель собрать...
(тем по TDA7293 и TDA7294 на форуме полно - читайте, там всё расписано...)
И - не включайте без радиатора на микросхемах! Сгорят наверняка, хотя какая-то защита в них есть...

[Transkom]

В даташите стоковая схема, лишь бы заработала. «Лишнее» думаю, далеко не лишнее, если его сочли необходимым специалисты JVC. Следуя вашей логике, проще просто спаять объвязку по даташиту, это вариант В, а пока есть надежда запустить как есть.

[As]

Отличия если и есть - то связаны с внешним управлением режимами, точнее, добавлены схемы согласования уровней на этих двух ножках микросхемы, остальное сильно изменять нельзя - микросхема имеет встроенную коррекцию, поэтому изменять коэффициент усиления нежелательно...

[Martian]

Transkom писал(а):

Спасибо чувак! Теперь всё стало понятно!

Разве я как-то неверно ответил на этот

Вопрос, можно ли запустить этот набор молой кровью?

?
В следующий раз, прежде чем задавать вопрос, подумай над его формулировкой. А так же на возможность на него ответить. Неужели ты думаешь, что без названия балалайки, с учётом низкой квалификации спрашивающего, кто-то будет по плохого качества фотографиям пытаться разобраться, как запустить какие-то останки, которые ещё и образовались в результате неоправданных действий? Здесь есть уже один акой, он разбирает трехпрограммные радиоприёмники, потом пыхтит над останками.
Раз остальные части есть, езжай за ними или проси прислать почтой, найди сервис-мануал, собери как было. Либо скачивай книжку "Юный радиолюбитель" и изучай основы.

[as265]

судя по набору питающих, это оч похоже на УМЗЧ с плавающим питанием, то есть класс G, в даташите на микросхему есть схема с двухэтажным питанием, наверное, что-то подобное и тут

Добавлено after 2 minutes 12 seconds:
но на фото странно, потому что тда 2шт (стерео), а транзисторов будто бы не хватает, или плавающее питание общее на 2 канала... хз

[Martian]

Не думаю, что ТСа и такой ответ устроит. Ему надо конкретно на фото нарисовать, что куда подключить, вот:

Transkom писал(а):

Как я понимаю, из разъёмов на большой плате, что то выходит, что то должно входить. ...знающие люди, могут посоветовать, как закольцевать эти контакты. Кто может посоветовать как запустить комплект показанный на фото, прошу помочь, остальных прошу не флудить.

Так что, as265, As, alexsan, vlasovzloy прекращайте флудить и нарисуйте закольцевание контактов.

[as265]

Transkom писал(а):

Спасибо чувак! Теперь всё стало понятно!

[alexsan]

Так надо всю схему центра,а так есть схема включения микросхемы ,от нее и иди долше по дорогам ,а так там микросхема управления стоить.

[Transkom]

кто-то будет по плохого качества фотографиям пытаться разобраться[/uquote]
Ну это вопрос к хозяевам форума, тут почему то не размещаются тяжёлые фотографии. А вопрос так сформулирован, потому что много читал подобных тем, где специалисты спокойно, подробно отвечали. Я уже задавал подобный вопрос, мне человек подсказал соединить две пары контактов. И мне помог, и не облез. Привезу остатки, продолжим разговор. Всем спасибо.

Добавлено after 2 hours 31 minute 1 second:

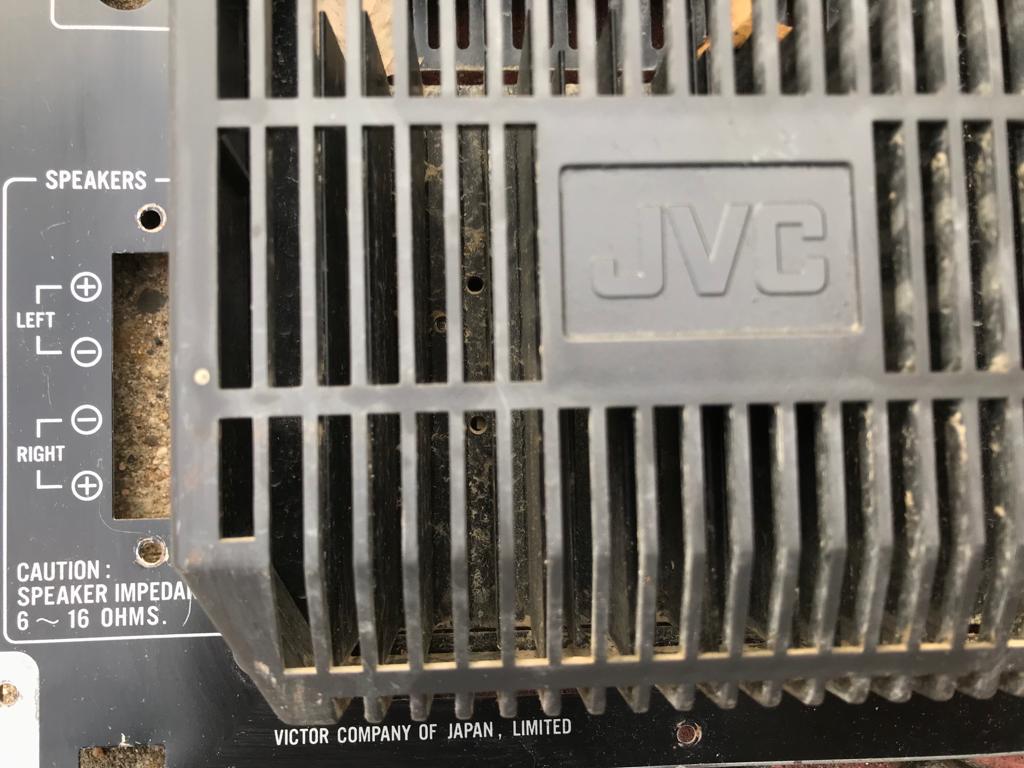

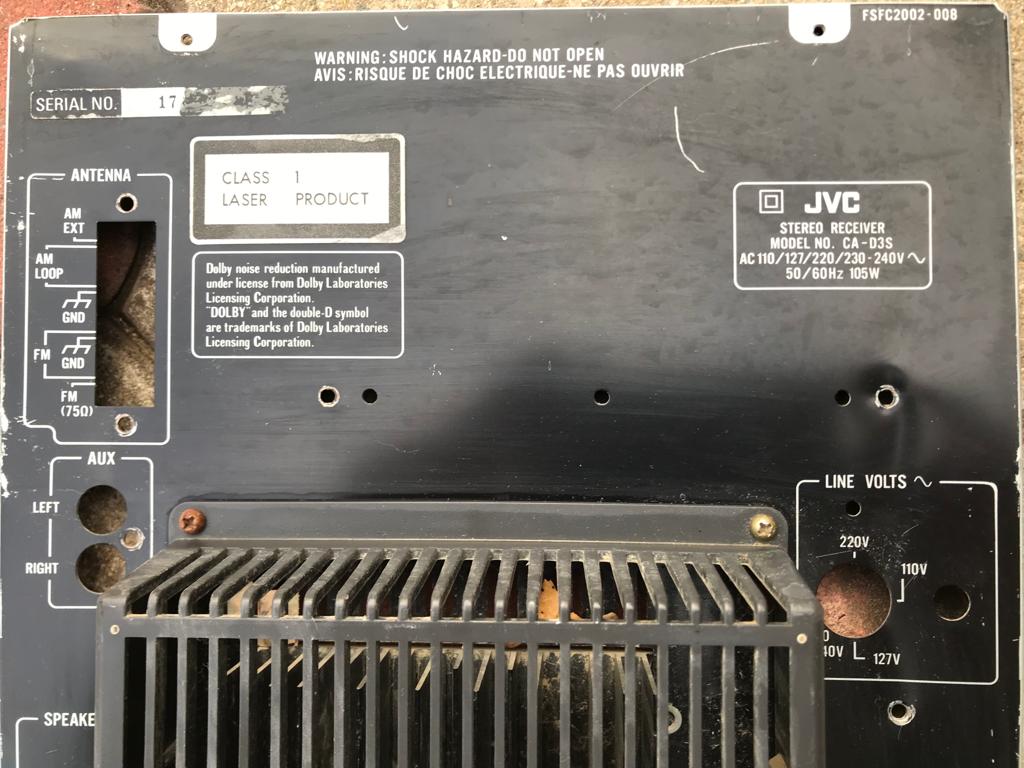

JVC CA-D3S, ссылка на инструкцию https://www.jvc.net/br/resource/manual/E30580.pdf . Схемы нашёл, но там 13мВ, как тут разместить? Нашел тут https://elektrotanya.com/jvc_ca-d3s.pdf/download.html

Вложения


(94.99 KiB) Скачиваний: 65


(104.34 KiB) Скачиваний: 54

[pcb432]

Весьма содержательные последние фото грязной задней стенки, первая вообще ни на.. не нужна .
Вполне можно вырезать только схемы, остальная беллетристика в мусорку.
Например

надо осознать что куда подключается.
Далее более детально разбираться с схемами выходного усилителя

Найдётся желающий далее разбираться с этим, не знаю. Лично меня хватило только на это, у самого лежат практически такие же остатки усилителя
и не знаю стоит ли тратить время на ковыряние с ними.
Или вникать самому.
