Re: Часы на вакуумно люминесцентных лампах из 90-х

Чт дек 02, 2021 15:53:55

Тот, про который вы написали:
АлександрЛ писал(а): как же я искал это сердечко с Atmega8 в DIP корпусе
Вложения
Плата2v.lay
(40.3 KiB) Скачиваний: 180

Re: Часы на вакуумно люминесцентных лампах из 90-х

Чт дек 02, 2021 18:17:53

спасибо

Добавлено after 1 hour 42 minutes 27 seconds:
решил похвастаться своим приобретением :beer:


Добавлено after 31 minute 51 second:
буду делать часы на микросхеме КР145ИК1901 с конструктора СТАРТ 7231

Добавлено after 8 minutes 6 seconds:

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 17:32:05

не судите строго. моя первая печатка с такими тонкими дорожками :)


Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 20:56:52

kolichok писал(а):буду делать часы на микросхеме КР145ИК1901 с конструктора СТАРТ 7231

Только эта плата не от Старт7231, а от Старт7176- та же микросхема, тот же индикатор, но БЕЗ будильника.. И у вас - наиболее "свежий" вариант
http://www.rw6ase.narod.ru/00/rk1/start7176.html

Я, в детстве, собирал один из первых вариантов-

kolichok писал(а):первая печатка с такими тонкими дорожками

Вполне даже нормально получилось.. :beer: :beer: :beer: :)) :)) :))

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 21:01:00

Вполне даже нормально получилось.. :

спасибо

Добавлено after 1 minute 33 seconds:
индикатор уже в пути :beer:

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 22:50:40

А ,для набора 7276, совсем не обязательно искать индикатор ИВЛ1-7/5 или ИЛЦ4-7/5Л
Я в этот набор поставил FIP4A15
https://www.quartz1.com/price/model.php?akt=6052.00

Изображение Изображение
Он чуть- чуть мельче, но светит гораздо ярче и равномернее..
Но!! Просто так "в лоб" его поменять нельзя- мешаются "лишние" сегменты в крайних разрядах. :)))

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 23:01:35

симпатично выглядят :beer:

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 23:16:46

Первые "карманные" часы я собрал ещё в 1979 году- не помню, откуда, но я "нарыл" набор 176ИЕ5/ИЕ4/ИЕ3/ЛА7, и шесть светодиодных индикаторов (АЛС321 или АЛС324, не помню)- четыре были ОА, и два- ОК :facepalm: :))) )... Работали.. :)) Кнопочку нажимаешь- время показывают.. Правда, от одной "Кроны" они ходили месяца полтора всего.. :facepalm:

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 23:34:04

крутяк. я по сравнению с вами не просто чайник но и офигенно ржавый :)) из серьёзных конструкций я собрал лишь ламповый усилитель на 6н3п +6п14п


Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 23:45:31

Ну, тут уже "кому что ближе".. Я вот, ламповый усилок, так, до сих пор и не сделал.. Микросхемные или "на рассыпухе" делал, а на лампах "руки не дошли", мне больше с логическими схемами возиться нравится.. :dont_know:

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт дек 03, 2021 23:51:28

:music: а я собрал пару приёмников на транзисторах, регенератор один и решил попробовать ламповик.... звук честно просто удивил.
потом были ардуино ))) но это баловство
потом часы на nodemsu

вот хочу теперь часики собрать в ретро стиле.

Re: Часы на вакуумно люминесцентных лампах из 90-х

Сб дек 04, 2021 00:27:18

В ретро- стиле это вот:
Изображение Изображение :))) :))) :))) :)))

Re: Часы на вакуумно люминесцентных лампах из 90-х

Сб дек 04, 2021 00:28:14

:shock:

Re: Часы на вакуумно люминесцентных лампах из 90-х

Сб дек 04, 2021 14:42:39

скажите пожалуйста уважаемые , индикатор ИЛЦ7-4/7л подойдёт к моим часам из набора ?

Re: Часы на вакуумно люминесцентных лампах из 90-х

Сб дек 04, 2021 14:45:31

Подойдёт. :)

Re: Часы на вакуумно люминесцентных лампах из 90-х

Сб дек 04, 2021 14:46:25

спасибо :)

Re: Часы на вакуумно люминесцентных лампах из 90-х

Сб дек 04, 2021 16:20:19

kolichok писал(а):индикатор ИЛЦ7-4/7л подойдёт к моим часам из набора ?

korob писал(а):Подойдёт.

Если только учесть, что у индикатора из наборов Старт7236 или Старт 7176 (ИВЛ1-7/5 или ИЛЦ4-5/7Л) напряжение накала- 5 вольт, а у ИЛЦ7-4/7Л - 2,4 вольта:
https://www.quartz1.com/price/PIC/605Q0502000.pdf
Но это решается, либо применением подходящего трансформатора, либо подстройкой напряжения накала дополнительными резисторами..
Да, и расположение и назначение выводов различается

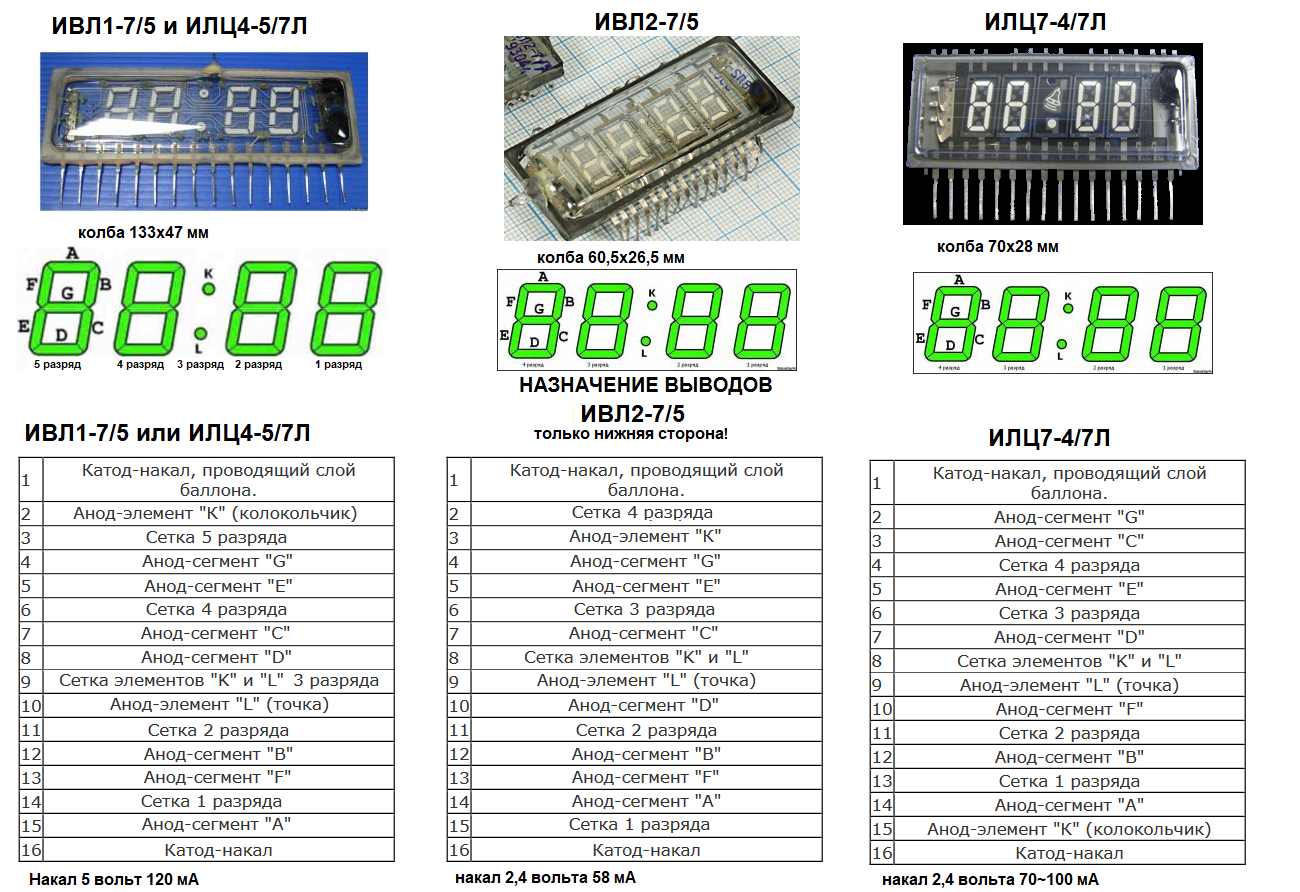

Вот - "для облегчения задачи"- собрал цоколёвку "основных" советских часовых индикаторов "в одну кучу" :))
Если для индикатора ИВЛ1-7/5 в цоколёвке я уверен на 100500%, то остальные сделаны на основе описания из сети..
Вот, например тут:
http://tec.org.ru/board/ehlekrovakuumny ... 5-1-0-1562
есть ошибки- перепутаны выводы сегментов Е, С, В и F.. :facepalm:
Последний раз редактировалось АлександрЛ Сб дек 04, 2021 18:37:12, всего редактировалось 5 раз(а).

Re: Часы на вакуумно люминесцентных лампах из 90-х

Сб дек 04, 2021 16:23:54

ну это не проблема. с этой задачей справимся

Добавлено after 1 minute 27 seconds:
а цоколёвка такая же ? расположение выводов ?
свечение я так понимаю у всех их одинакового цвета

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт янв 28, 2022 18:07:52

Всех приветствую! Ребята поделитесь платами для ив 6 и преобразователя sn6501,ну и прошивочкой

Re: Часы на вакуумно люминесцентных лампах из 90-х

Пт янв 28, 2022 18:50:31

Не помню чтобы я делал ИВ-6 на SN6501.
Посмотрю в архиве.
Вроде делал печатку под такой вариант, но в железе не реализовал.
А прошивка там одна под ИВ-6.
