Пт окт 27, 2017 07:36:01
В любой часовой мастерской бесплатно вам отдадут блок неисправных настенных кварцевых часов.
В блоке катушка намотана тонким проводом.
Пт окт 27, 2017 08:03:48

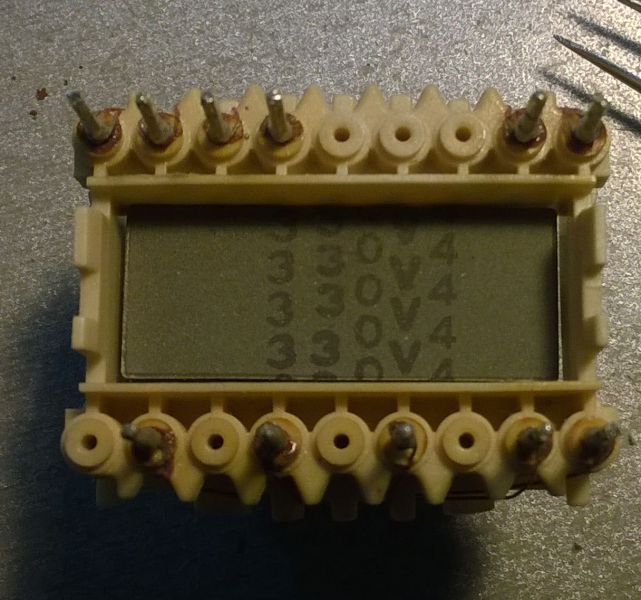

Доброго здравия! Есть желание повторить этот замечательный проект,жду новой ревизии проекта и подбираю комплектующие,вот попался в закромах ТВС55 от совдеповской телемагнитолы Электроника 8ТБ по всем приметам должен подойти.
Пт окт 27, 2017 08:35:26
Похожий транс, намотанный секциями, нашел на старой плате спутникового ресивера. Использовался как сетевой импульсного
питальника.
Пт окт 27, 2017 10:52:21
А как на счет готового транса, на Али много всяких больше всего внушает уважение вот такой т.к. катушки у него разнесены, кто как но я и 200 руб. готов отдать чтобы не мотать кучу витков тем более сам сердечник тоже денег стоит. Себе закажу наверно на пробу в крайнем случае первичку и перемотать можно.
https://ru.aliexpress.com/item/15KV-Hig ... 3d33&tpp=1
Вт окт 31, 2017 11:12:35
А как на счет готового транса, на Али
Отличная идея, нашел дешевле
https://ru.aliexpress.com/item/DIY-Kit- ... 8bc39241f2
Ср ноя 01, 2017 09:07:35
А как на счет готового транса...
Хороший вариант не мотать тучу витков. Я бы тоже поленился
А как думаете снизить в 3-4 раза выходное напряжение? Первичкой?
Ср ноя 01, 2017 09:24:13
Если делать по схеме, то первичку придётся перематывать, а вторичку сматывать.
Ср ноя 01, 2017 17:43:13
Ну первичку то может и придется перемотать. но сматывать вторичку точно не к чему. Как бы схема то с обратной связью, регулируемые БП на TL-ках в районе нулевого напряжения на выходе как то работают же
Тем более если в первичке витков добавить то и коэффициент трансформации уменьшиться.
Сб ноя 04, 2017 12:56:41
...жду новой ревизии проекта...
Обещанный ремейк на Atmega8 (Proteus, общий катод). Схема в DipTrace будет позже.
Upd. "Позже" настало. Добавляю схемы в форматах DipTrace и jpg (для индикатора с общим анодом) и прошивку.
- Вложения
-
- pn_test_CA.hex
- Прошивка для индикатора с ОА (с ключами)
- (2.87 KiB) Скачиваний: 475
-
- Схемы (jpg)_2.zip
- Источник питания, вольтметр, схема управления и индикатор ОА
- (875.71 KiB) Скачиваний: 651
-
- Схемы (jpg)_1.zip
- Базовый блок, выпрямитель и детекторы
- (993.24 KiB) Скачиваний: 641
-
- Схемы (DTrace).zip
- (69.12 KiB) Скачиваний: 489
-
- 2.0_m8_OK!.zip
- Proteus и прошивка для индикатора с ОК (с ключами)
- (28.19 KiB) Скачиваний: 494
Вс ноя 05, 2017 09:59:04
Отлично,респект! Теперь осталось найти помощь для разработки печаток или печатки. Не хочется такой проект лепить на макетке а у самого нет опыта в рисовании.Собрать это да.Готов оказать посильную помощь взявшемуся разработать плату(ы).
Вот попалась на просторах нета схема питания я думаю вполне подходящяя после доработки для питания прибора от лития.
- Вложения
-
- power.pdf
- (11.98 KiB) Скачиваний: 521
Вс ноя 05, 2017 14:12:59
Высоковольтный преобразователь этим 12-ти вольтовым не запитать. Там нужно не меньше 9 вт мощи, а во вторых,
преобразователи на 34063 имеют КПД меньше 70% ( у меня больше 63% не получалось).
Вс ноя 05, 2017 15:49:25
...нужно не меньше 9 вт мощи...
Посмотрел сейчас: при максимальном токе (3мА) и пробое перехода на 2000В ток потребления от внешнего питания 12В кратковременно прыгает до 660 мА. Если ограничить ток 400мА, то измеренное напряжение занижается Вольт на 20, что в общем-то немного. Статическая индикация потребляет 50...250мА, динамическая при тех же номиналах ограничивающих резисторов будет в 4 раза меньше при нормальной яркости. Можно еще попробовать увеличить емкость конденсатора на средней точке первичной обмотки в 10...20 раз.
В программе замедлил скорость нарастания напряжения в диапазоне 0...400В - будет точнее определяться момент пробоя для практического большинства полупроводников. При включении загораются восьмерки - делал для удобства выбора режима в симуляторе. Можно будет убрать потом. В статье не акцентировал, но на схеме указано напряжение на нижнем резисторе делителя вольтметра: 3,66В при выходном напряжении 3000В. Делитель настраивается именно так, чтобы избежать умножения в программе или применения отдельного опорного источника для АЦП. В выложенной модели этот момент отражен включением вольтметра через делитель.
Вс ноя 05, 2017 19:27:25
Запитать прибор от лития без изменения схемы пожалуй не получится,т.к. потребляемый ток от батареи 3,7В будет почти 3А.Найти батарею,способную 2-3 часа отдавать ток 3А совсем непросто, и габариты ее будут внушительны. Я собираюсь делать уменьшенный вариант прибора,выход до 2000В,ток 1мА,в качестве индикации измеритель от мультиметра 830(может быть),преобразователь 3,7-12В на экономичной и мощной МТ3608.В этом случае потребление от 3,7В будет 0,5-0,6А,что уже вполне приемлимо.
Вс ноя 05, 2017 20:36:00
...Найти батарею,способную 2-3 часа отдавать ток 3А совсем непросто...
Повышенный ток нужен только на время измерения АЦП, а это доли секунды, в остальное время ток от внешних 12В не более 40мА+индикация. Так что запитать от литиевого аккумулятора вполне можно. Тогда уж и автовыключение сделать, как в транзистортестере: по нажатию кнопки "Старт" включается, измеряет и через несколько секунд отключается полностью до следующего нажатия.
Вс ноя 05, 2017 21:01:57
Идея с автовыключением хорошая,подкорректируете прошивку?Чем дальше,тем интереснее прибор получается.
Вс ноя 05, 2017 21:07:49
Мое мнение эту функцию использовать обязательно в данном проекте.
Вт ноя 07, 2017 14:15:17
Nijka, разбираюсь с платой и возник вопрос: в диптрейсе на плате установлен С503 на 6.3 kV, а на фото собранной платы
его нет. Вы его устанавливали в плату или он на проводах?
Вт ноя 07, 2017 14:20:15
Altair, уж не переразвести ли в спринте эту плату собрались? Если так, то огромный респект.
Вт ноя 07, 2017 14:35:48
Приглядываюсь...
Да и по авторской плате это сделать проще, чем с нуля...
Вт ноя 07, 2017 14:37:50
Ждем с нетерпением!
