Опознание радиоэлементов

[Sigma]

And28 писал(а):

Вот что на нём написано 1NT02L-4376 L52-11 0343 AB

Sensata 1NT Series Fixed Temperature Thermostat Datasheet

Спойлер

https://www.sensata.com/sites/default/files/a/sensata-1nt series-fixed temperature thermostats-datasheet.pdf

[Cheshirski]

ypppu, большая разница. Этот термостат, по сути дела, регулирует температуру воды на выходе. Понравится ли вам, если "хлынет из крана крутой кипяток"? Там температура отсечки, скорее всего, градусов 50 - 60 должна быть.

[ypppu]

Это совсем просто узнать: смотрим в интернете характеристики, видим что прибор должен давать гор. воду, нагретую до 65 градусов: https://www.dns-shop.ru/product/459b3b9 ... teristics/

Кстати, кое-где дают артикул на термостат: https://ariston-pro.com/ru/catalog/vodo ... 206/?tab=2

[SergeyNS]

Cheshirski писал(а):

SergeyNS, электроника - наука о контактах. Где-то в твоей панели с контактом беда. Возможно, медленно умирают релюхи.

Может у кого есть какие-то навыки/опыт определения такого неконтакта. А реле питаются от платы, а не наоборот. Если не срабатывает первичная индикация и не реагирует на нажатия - значит нет питания платы где-то.

Трансформаторы такие FLG30.7/06376-1 KW16.04-AS внутри ломаются/могут то контачить то нет ? И непонятно - зачем там две выходных параллельных обмотки, чем одна менее практична ? Лучше бы вторую обмотку на 5В - тогда не потребовался стабилизатор тока

[Cheshirski]

SergeyNS писал(а):

Трансформаторы такие FLG30.7/06376-1 KW16.04-AS внутри ломаются/могут то контачить то нет ?

Не исключено. Но ловить это надо как раз в тот момент, когда схема не работает.

SergeyNS писал(а):

И непонятно - зачем там две выходных параллельных обмотки, чем одна менее практична ? Лучше бы вторую обмотку на 5В - тогда не потребовался стабилизатор тока

Местная универсализация. Надо сделать панель (или что еще) для 110-115-вольтовыхх стран - соединяем первичные обмотки параллельно; надо для 220-230-вольтовых - соединяем последовательно.
Надо выход 11,5В - собираем вторичные параллельно, надо 23В - собираем последовательно.
В результате вчетверо сокращаем номенклатуру выпускаемых/закупаемых трансформаторов: вместо четырех вариантов (115 - 11,5; 115 - 23; 230 - 11,5; 230 - 23) делаем один: 2х115 вход и 2х11,5 выход.
Подобный подход некогда применялся в советских унифицированных трансформаторах серий ТА, ТАН, ТН, ТПП, ...

[Gena_Ya]

Добрый день.

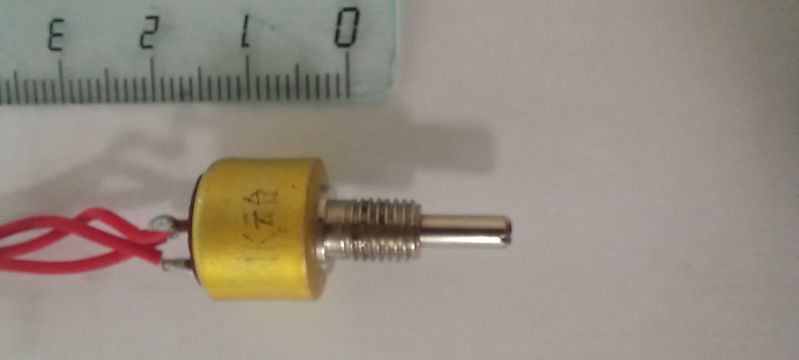

Помогите опознать потенциометр на 1 кОм. Это внутренности потенциометра из крутилки для шкафов автоматики (как на фото).

[kentgaryk]

Бывший советский СПО, а ныне китайский, что опознавать то надо?

[АлександрЛ]

СП4-1

[Gena_Ya]

Спасибо!

[edison]

Доброго времени суток. Помогите пожалуйста правильно определить номинал резистров по их цветовой маркировке

Вложения

WhatsApp Image 2024-03-31 at 9.40.01 AM.jpeg

(138.6 KiB) Скачиваний: 32


(90.24 KiB) Скачиваний: 26

[And1234]

Здравствуйте. Может кто-то сталкивался, что это за компонент маркировка 682к, на плате конвертора HDMI 2AV. Стабилизатор или pnp транзистор ? Диодной прозвонкой звонитться во всех положениях 0,9..-0,6.. mV, прозвонка на КЗ не звонит. Стабилизатор не выпаивая и не подключая устройство к питанию проверить мультиметром можно? Заранее спасибо за ответы.

Последний раз редактировалось And1234 Вс мар 31, 2024 13:23:33, всего редактировалось 3 раз(а).

[Cheshirski]

edison, по маркировкам вроде как выходит 19 ом и 22 ом. Но маркировки выглядят нестандартно, потому без уверенности...

Добавлено after 2 minutes 50 seconds:
And1234, корпус какой? И, в идеале, фото на плате.

[Телекот]

Стабилизатор или pnp транзистор ?

Стабилизатор.

[And1234]

Через R9 идет на двухпозиционный переключатель NTSC/PAL , где одна из позиций садится на землю.

Последний раз редактировалось And1234 Вс мар 31, 2024 13:42:13, всего редактировалось 1 раз.

[Cheshirski]

And1234 писал(а):

Стабилизатор не выпаивая и не подключая устройство к питанию проверить мультиметром можно?

Нет.

Добавлено after 10 minutes 34 seconds:

And1234 писал(а):

Через R9 идет на двухпозиционный переключатель NTSC/PAL , где одна из позиций садится на землю.

Сам смотри.
1 - на общем.
2 - выход некоего питания на микруху (толстый проводник, явно не сигнал). Отсюда же идет на R9 (на, а не с )
3 - вход питания от разъёма microUSB (если правильно понял).

[Телекот]

Символом U обозначаются микросхемы, транзисторы обычно обозначаются символом Q.

[And1234]

Добавлено after 10 minutes 34 seconds:

And1234 писал(а):

Через R9 идет на двухпозиционный переключатель NTSC/PAL , где одна из позиций садится на землю.

Сам смотри.
1 - на общем.
2 - выход некоего питания на микруху (толстый проводник, явно не сигнал). Отсюда же идет на R9 (на, а не с )
3 - вход питания от разъёма microUSB (если правильно понял).[/uquote]
Ну, да. Стабилизатор на 3.3 Вольта. Спасибо всем ответившим.

Последний раз редактировалось And1234 Вс мар 31, 2024 15:59:47, всего редактировалось 3 раз(а).

[SergeyNS]

Подскажите - что это за кнопка/принцип действия - что там белое, а что черное ? На правой как будто залили черным силиконом - он там не в виде аккуратной поверхности, а как лохмотья. Возможно так пытались заглушить лишнюю кнопку - но не проще было бы её выпаять ?

И выше кнопок - что за детали ?
спасибо

Вложения


(95.62 KiB) Скачиваний: 37

[mickbell]

Похоже на открытые оптопары. Подозреваю, что работают в ИК диапазоне. Принцип работы, я думаю, похож на принцип работы автомобильного датчика дождя - влияния предмета с той стороны стекла на угол полного отражения, или просто фотодиод видит появившийся предмет, освещённый своим светодиодом. Что сверху - а надо было всё показывать, а не кусочечек. Возможно, дискретные светодиод и фотодиод, за каким-то хреном разнесённые подальше. Может быть, виртуальная кнопка над ними длинная. Надо сопоставить с рисунком на морде. Было подозрение, что слайдер регулировки нагрева, но непонятно, как он должен работать.

Последний раз редактировалось mickbell Вс мар 31, 2024 16:06:20, всего редактировалось 2 раз(а).

[edison]

Cheshirski писал(а):

edison, по маркировкам вроде как выходит 19 ом и 22 ом. Но маркировки выглядят нестандартно, потому без уверенности...

Добавлено after 2 minutes 50 seconds:
And1234, корпус какой? И, в идеале, фото на плате.

Вложения

WhatsApp Image 2024-03-31 at 3.34.34 PM (1).jpeg

(113.94 KiB) Скачиваний: 39


(73.99 KiB) Скачиваний: 29
