Помогите опознать девайс.

[Cheshirski↑↓]

Может такая логика в такой компоновке?

Может.

Martel-, ты б расковырял девайс до конца, коль уж начал. Хоть глянуть, что там за микрухи стоят - все одно проще б стало.

[Martel-↑↓]

ты б расковырял девайс до конца, коль уж начал. Хоть глянуть, что там за микрухи стоят

Название одной и так видно - 4-х ножечная УД2. А вторую не разгляжу. Там сверху на микросхеме как будто лак застывший-запёкшийся сеточкой. Наверное от расплавленного поролона. Как ни смотрел - не видно. Спец-растворителя нет.
Разве что выпаять и положить в растворитель, в ацетон на сутки))

Но, ладно уже. Проехали))

Последний раз редактировалось Martel- Вт май 28, 2024 19:33:11, всего редактировалось 1 раз.

[Cheshirski↑↓]

Ну тогда "сети" в смысле 220 В там нет, а провод такой использован только для механической прочности.

[BeatMaster↑↓]

Martel-, может это типа такого https://rele.ru/catalog/vyiklyuchateli. ... 1.1.k.html

[meka↑↓]

От чего может быть? Много входов, много выходов. Первый транс - сетевой, на втором, похоже, тоже какой-то преобразователь. Две мощные релюхи.

[Martian↑↓]

на реле же написано...
https://www.modus.cz/en/emergency-modul ... led-75-cm/

[meka↑↓]

Martian писал(а):

на реле же написано...

Emergency modul LE/58/1, with cable by LED 75 cm

[Cheshirski↑↓]

Херня для включения аварийного светодиодного освещения.

[MyxoMop↑↓]

Не обязательно освещения. Я такую хуйню встречал в табличках, где человечек в дверь выбегает. Пожарникам нравица. Там к плате еще аккумуляторы подключаюца и когда нет электричества, от них работает, а когда есть - идет зарядка.

[meka↑↓]

Всё понял, спасибо!

[ДмитриК↑↓]

картинки загрузил, нашлось при разборе сарая

Вложения


(114.89 KiB) Скачиваний: 121


(242.85 KiB) Скачиваний: 111


(194.31 KiB) Скачиваний: 116

[ДмитриК↑↓]

еще

Добавлено after 2 minutes 1 second:
клеммы подписаны: Электрод, Изделие

Вложения


(195.89 KiB) Скачиваний: 79


(240.36 KiB) Скачиваний: 78

[Муркиз↑↓]

Первый - на подобном устройстве нас тестировали/тренировали по запоминанию мышечной памяти на пространственное положение руки.
Но это лишь небольшой фрагмент от установки.

А второй - это электроисковой гравер похоже или для разрушени сломанных свёрл или метчиков прибор. Ну и ещё для чего-то подобного.

[ДмитриК↑↓]

Муркиз писал(а):

Первый - на подобном устройстве нас тестировали/тренировали по запоминанию мышечной памяти на пространственное положение руки.
Но это лишь небольшой фрагмент от установки.

А второй - это электроисковой гравер похоже или для разрушени сломанных свёрл или метчиков прибор. Ну и ещё для чего-то подобного.

Интересное предположение, остается транс найти на 36в и попробовать поискрить! спасибо

Добавлено after 9 minutes 42 seconds:

ДмитриК писал(а):

Муркиз писал(а):

Первый - на подобном устройстве нас тестировали/тренировали по запоминанию мышечной памяти на пространственное положение руки.
Но это лишь небольшой фрагмент от установки.

А второй - это электроисковой гравер похоже или для разрушени сломанных свёрл или метчиков прибор. Ну и ещё для чего-то подобного.

Интересное предположение, остается транс найти на 36в и попробовать поискрить! спасибо

хотя для гравера зачем такая сложная конфигурация?

[Муркиз↑↓]

Для стабильности работы.

[Кислый в0ждь↑↓]

это что такое ?

Вложения

photo_2025-01-19_13-01-26 (2).jpg

(142.1 KiB) Скачиваний: 71


(105.43 KiB) Скачиваний: 62


(138.81 KiB) Скачиваний: 55

[Муркиз↑↓]

Датчик перемещения от какого-то станка.

[Sigma↑↓]

ДмитриК писал(а):

клеммы подписаны: Электрод, Изделие

Так там название есть же...
Устройство стабилизации горения дуги (УСГД) - УСГД-3У2-100

[Полосатый↑↓]

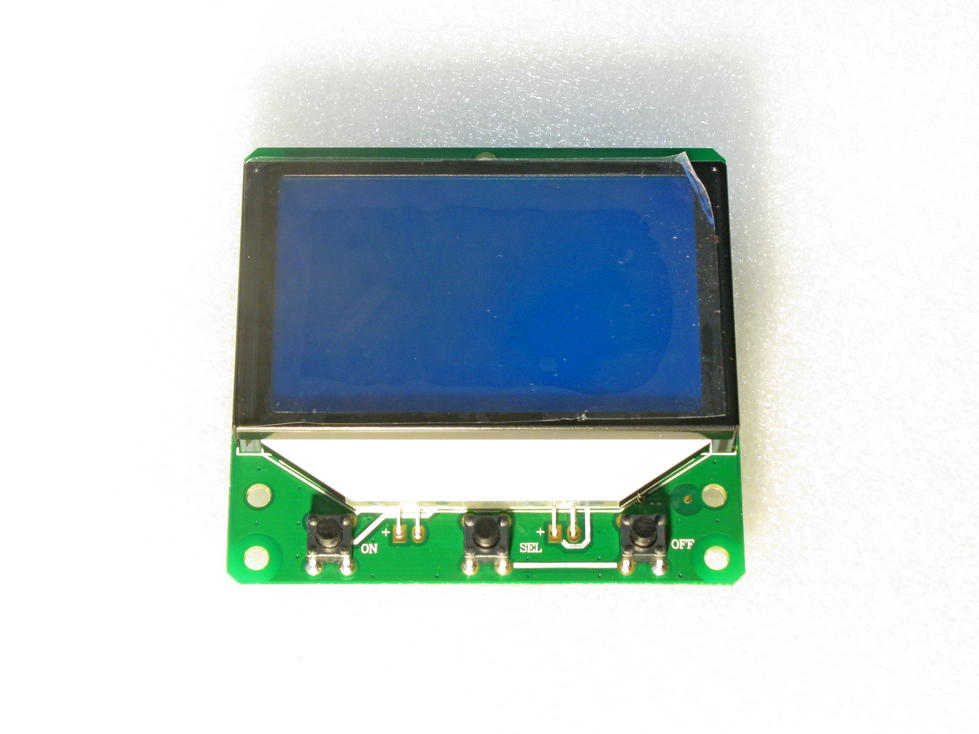

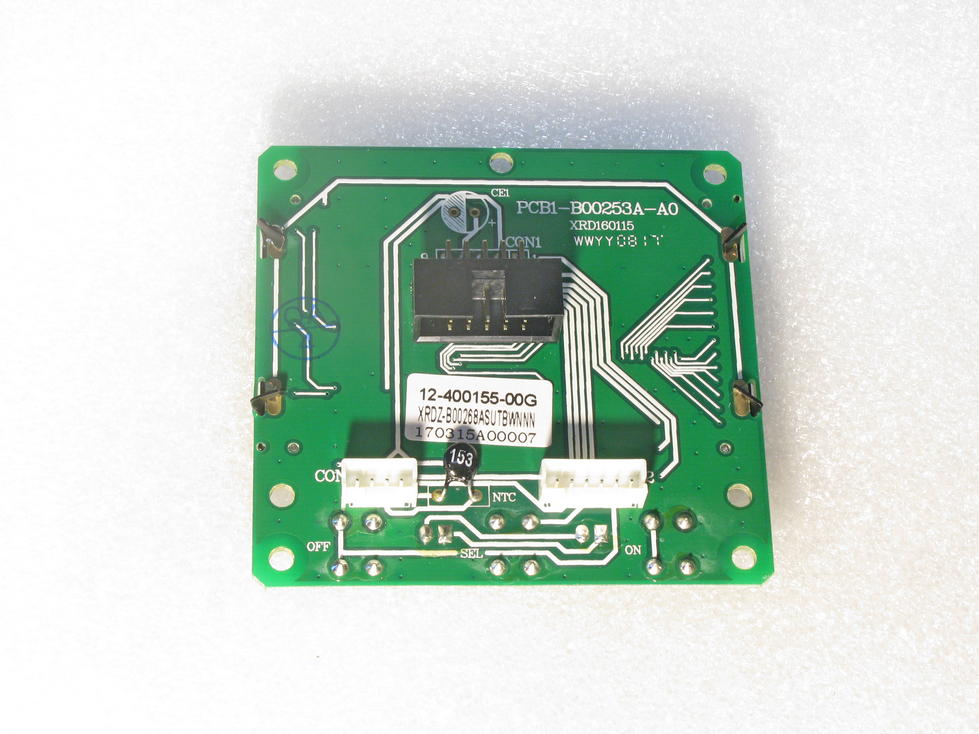

Может кто-нить в лицо узнает, от какого сие девайса
