Re: Фотоархив ваших устройств!

Пн дек 26, 2022 15:08:21

Мощнейшая мощь возросла!!!

Это называется - жил был не тужил осциллограф ОМЛ-3 и вдруг налетели басурманы.....тут и сказочке конец! :cry:

участник - если тебе 14 лет или меньше, то однозначно - респект, но если больше то ....ну даже не знаю что сказать.

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 15:32:45

Корпус со свалки. А мощность каждому хочется. Лет больше, конечно. Дальше будет усилитель АВ на авто-микросхемах, 40 Вт.

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 15:34:07

на авто-микросхемах

Эт шо за зверьё такое? :shock:

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 15:39:37

Это TDA2005 :)

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 15:41:36

Микросхемы УНЧ с питанием до 18В. Можно наковырять из автогамнитол.

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 15:54:17

Это TDA2005 :)

там не будет 40 вт... там двухканал, и по памяти что-то около 5-10 на канал... и да - применялась в старых кассетных автомагнитолах, и не только...

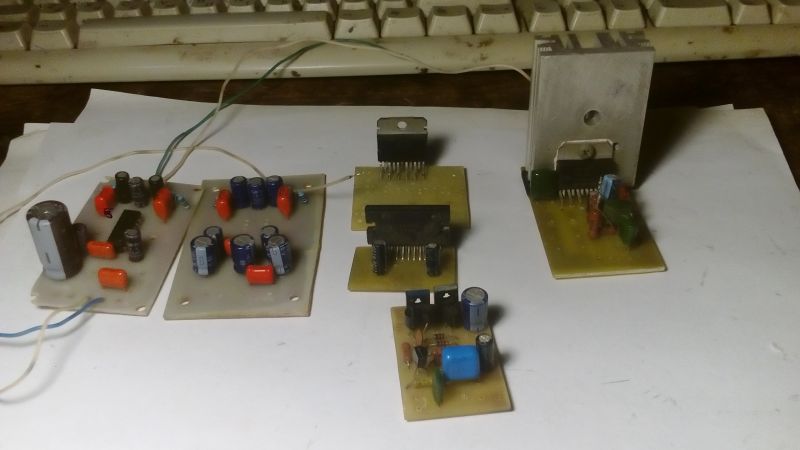

Изображение Изображение Изображение

и остальные, то собрал, то разобрал, то стало не нужно, то руки не дошли...
KA2206
TDA2005
LV47002
TDA7269A
и https://www.radiokot.ru/circuit/audio/amplifier/63/

Последний раз редактировалось Dik13 Пн дек 26, 2022 16:24:42, всего редактировалось 1 раз.

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 16:11:46

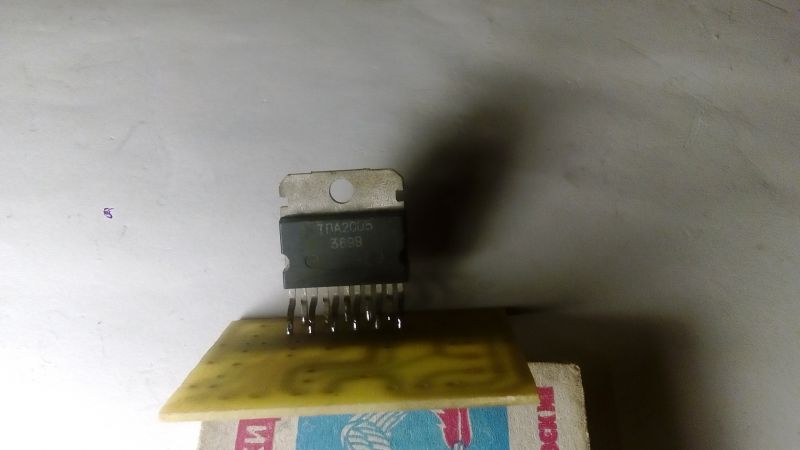

... то ноги приросли? :)))

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 16:36:31

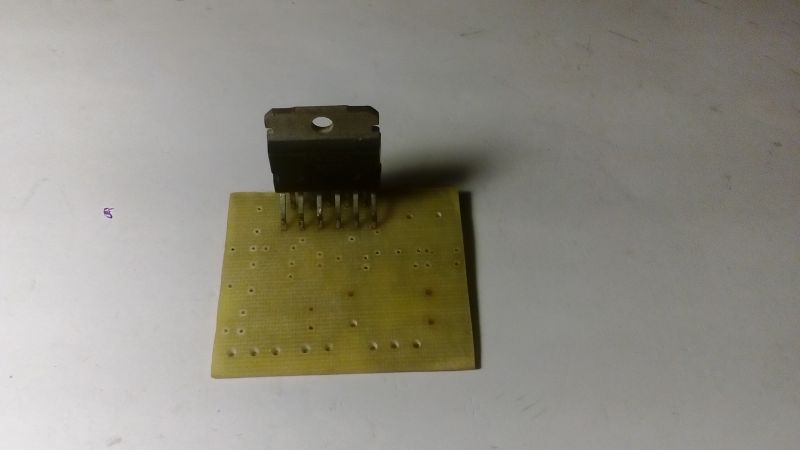

да не... они просто немытые :))) и залуженные повторно, ибо сколько ей уже лет... :facepalm:
не стал я её утапливать в плату, обрезать ноги(наверное под какой-то радиатор целил)... а с той стороны не смытая канифоль...

Добавлено after 10 minutes 1 second:
Микросхемы УНЧ с питанием до 18В. Можно наковырять из автогамнитол.

Вообще посетила мысль, что рабочие старые автомагнитолы сами по себе уже законченные устройства(особенно если они эпохи CD\dvd, либо кассетники с автомеханикой кассет sony\pioner)...
Т.е. автору раз бп есть, надо спаять провод на aux... Бывает что aux не распаян...

dvd\cd\кассетник -
если есть флешка хорошо(правда бывают что не поддерживают более 2гб),
aux - хорошо,
можно и влупить платку блютус...
Последний раз редактировалось Dik13 Пн дек 26, 2022 16:44:11, всего редактировалось 1 раз.

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 16:42:36

Вот ещё стиль Фаллаут.
Часы из Запора.

Запор не мой.Делал не я.

Не Фаллаут.
Это усилитель на УН7.

На заказ делал 9 штук.Лет 15 назад.10-я сохранилась

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 16:42:52

Вообще посетила мысль, что рабочие старые автомагнитолы сами по себе уже законченные устройства
:beer:

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 16:54:10

Не Фаллаут.
Это усилитель на УН7.

На заказ делал 9 штук.Лет 15 назад.10-я сохранилась

:music: :beer:
ну а почему и нет ? У меня тоже унки валяются, кажись ещё ун4 есть... и эти как же их 157уд1

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 16:59:25

Dik13 писал(а):и эти как же их

Их - К174УН7

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 18:29:48

участник писал(а):Дальше будет усилитель АВ на авто-микросхемах, 40 Вт.

участник писал(а):Это TDA2005 :)


..не будет у тебя на "автомикросхемах из магнитол" 40Вт - максимум, на что можешь рассчитывать - примерно на 14Вт в мостовом включении

..это - при штатном питании с напругой бортсети, 14В..при 18В "автомагнитольные" микросхемы особо долго не живут и мрут, как мухи..или мухуи.. :)

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 19:06:30

Вот же щь бредятина какая! А ты точно уверен что разрядных резисторов там нет? :))) :wink:

Бредятина твое поделие, а именно соединять толстенными шинами конденсаторы и отводить проводками малого сечения к потребителям. На счет резисторов, по крайней мере их не видно на фото, на такое количество "банок", должны быть заметны мощные проволочные резисторы.

Советские дубовые диоды, да под обдувом это последнее что там сгорит работая в мосте при токе 5-8А.

Советские дубовые диоды очень быстро деградируют и выходят из строя. Так что не аргумент вовсе. По крайней мере вылетают как спички при КЗ.

Ну и залипание реле - последняя неисправность которая там произойдет, так же как и износ, перегрев ролика в ЛАТРЕ с максимальной мощностью 2кВА при мощности не более 0,7 кВА.

От частого кручения таки ролик твой перегреется от плохого контакта, а возгорание ЛАТРа то еще файер шоу.

Твои посты постоянно говорят о том что ты НИКОГДА ничего не разрабатывал и не собирал, а просто интернетов начитался!

Да ладно, вот тут ты нагло клевещешь из последних моих разработок:

1) Свежая разработка раз viewtopic.php?p=4321146#p4321146
2) Разработка два https://youtube.com/shorts/XQQOaSOP3dw https://youtu.be/wTP-pHmLOZw
3) Программно-аппаратная разработка три viewtopic.php?p=4195368#p4195368
4) Ну и вишенка на торте четыре https://youtu.be/qJkqQ0Nfnlw

Если первое возможно ты повторишь и то с готовых схем, то второе, третье и четвертое задача для тебя нереальная.

А соединять вторички трансформаторов каждый сможет, подключив туда диодный мост с плавным зарядом конденсаторов, повесив туда два китайских мульметра - модуля, с китайскими гнездами под разъемы типа "банан". Ящик стальной сварить также не проблема, нарезав в нужном месте резьбу под винты. Так что удивить ты своим поделием никого не смог. :dont_know:

Добавлено after 4 minutes 45 seconds:
Неправда. Вспомни сваренную пружину на лисапет. Тебе и в голову не придёт сварить сломанную пружину на тормоза а у инженера с двумя дипломами это как два пальцаобоссать об асфальт.


Кстати пружина таки не отвалилась и продолжает служить. Попозже сделаю фотоотчет в соседней теме. :tea:

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 19:25:18

Твои посты постоянно говорят о том что ты НИКОГДА ничего не разрабатывал и не собирал, а просто интернетов начитался!

Да ладно, вот тут ты нагло клевещешь из последних моих разработок:

1) Свежая разработка раз viewtopic.php?p=4321146#p4321146
2) Разработка два https://youtube.com/shorts/XQQOaSOP3dw https://youtu.be/wTP-pHmLOZw
3) Программно-аппаратная разработка три viewtopic.php?p=4195368#p4195368
4) Ну и вишенка на торте четыре https://youtu.be/qJkqQ0Nfnlw

Если первое возможно ты повторишь и то с готовых схем, то второе, третье и четвертое задача для тебя нереальная.

1) - схемы не предоставил, значит спиздил
2) - ну как бы https://youtu.be/y_DoxUCI2ZI а уж спиздил не спиздил, то мне не интересно уже...
3) - там куча примеров, это одно из них.. https://youtu.be/nZYYkbq_JFg
4) - в туже степь... https://youtu.be/y_DoxUCI2ZI

Если первое возможно ты повторишь и то с готовых схем, то второе, третье и четвертое задача для тебя нереальная.

Чё серьёзно ? Только русский сегмент интернета этим всем делится(не говоря о буржуйском), схемы\исходники\печатки... вообщем всё...

Один ты у нас такой уникальный разработчик - что схему инвертора на 3-х микросхемах не в силах показать...

Так и скажи всем - что ты просто пиздишь чужое и выдаёшь за своё...

Твои спизженные наработки - они кроме тебя нахер никому ни нужны... Так что сиди и любуйся на них...

В отличии от тебя есть куча действительно нормальных людей - программистов, электронщиков, и прочих - которые выдают на гора наработки\конструкции... И делятся с сообществом... За что их и уважают, и считают за разработчиков - а не тебя, маленького мамкиного жлоба... с кучей проблем в общении с людьми...
:sleep:

По этому с тобою больным, никто из нормальных людей общаться и не хочет... :dont_know: Ты радиолюбителям\электронщикам\и прочим около этого... Ты им не интересен... В лучшем случае вызываешь добрый смех, и жалость...

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 19:47:09

участник писал(а):Дальше будет усилитель АВ на авто-микросхемах, 40 Вт.

участник писал(а):Это TDA2005 :)


..не будет у тебя на "автомикросхемах из магнитол" 40Вт - максимум, на что можешь рассчитывать - примерно на 14Вт в мостовом включении

..это - при штатном питании с напругой бортсети, 14В..при 18В "автомагнитольные" микросхемы особо долго не живут и мрут, как мухи..или мухуи.. :)

Да, в мостовом, по микросхеме на канал. Пусть 30 Вт на два канала, все равно это лучше чем вот это :) Тут по вату наверно, или по два... АС от этой хрени пытаются звучать.
Последний раз редактировалось участник Пн дек 26, 2022 19:55:11, всего редактировалось 1 раз.

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 19:53:29

Неправда. Вспомни сваренную пружину на лисапет. Тебе и в голову не придёт сварить сломанную пружину на тормоза а у инженера с двумя дипломами это как два пальцаобоссать об асфальт.


Кстати пружина таки не отвалилась и продолжает служить. Попозже сделаю фотоотчет в соседней теме.


Это очень хорошо... Ты не представляешь как я рад за тебя... Ты сможешь номинироватся на очень уважаемую и известную премию...

Ты ещё сделай выкладку почему нагреватель 100 вт, а не 50, 200... 2000... :)))

Твои глаза залитые спиртом не видят ТЗ, сказано: 30 40 см длина нихромовой проволоки, подразумевает, что материал будет в ширину до 20 см. Отсюда выбрана мощность. Так что мимо. :tea:

Dik13 как всегда оказался ближе к практическим показаниям и сегодня занимает почётное первое место, с огромным отрывом :))) :beer:

Наилучшие результаты были при 5В, 3А и 30 см проволоки. :tea:


Пусть нагреватель 100W

Итого БП 16V c током 6,25А, длина проволоки 45 см


5 на 3 = 15вт при 30см

15 ватт и 100 ватт при том-же ТЗ, о котором ты так рьяно не забыл упомянуть... Почувствуй разницу... Школьник-счетовод специальной олимпиады...
:)))

Разработчик... а потом удивляются что ракеты падают... "длинна в 6 раз увеличилась"... :dont_know: :facepalm: :)))

Только не лезь ремонтировать\диагностировать usb порты... Спалишь мамкин КОМПУТЕР...
:facepalm:

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 20:12:48

участник писал(а):Да, в мостовом, по микросхеме на канал. Пусть 30 Вт на два канала

..30 не будет - будет 14..при 10% гармоник.. :)
..а там можешь хоть не один, а двадцать корпусов на канал ставить - результат тот же.. :)))

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 20:17:59

Ну пусть будет хоть 15 ватт на два канала. Это будет временный усилитель, пока не появится класс А! :wink:

Re: Фотоархив ваших устройств!

Пн дек 26, 2022 21:18:42

участник писал(а): Это будет временный усилитель

..это НЕ БУДЕТ СОВРЕМЕННЫЙ УСИЛИТЕЛЬ.. :)))
участник писал(а):пока не появится класс А!

..а что в "классе А" такого..особенного..?.. :)..зима, печка..?.. :)
